STEMFIE spojky s rozpěrnými piny na filament (parametrické, OpenSCAD)

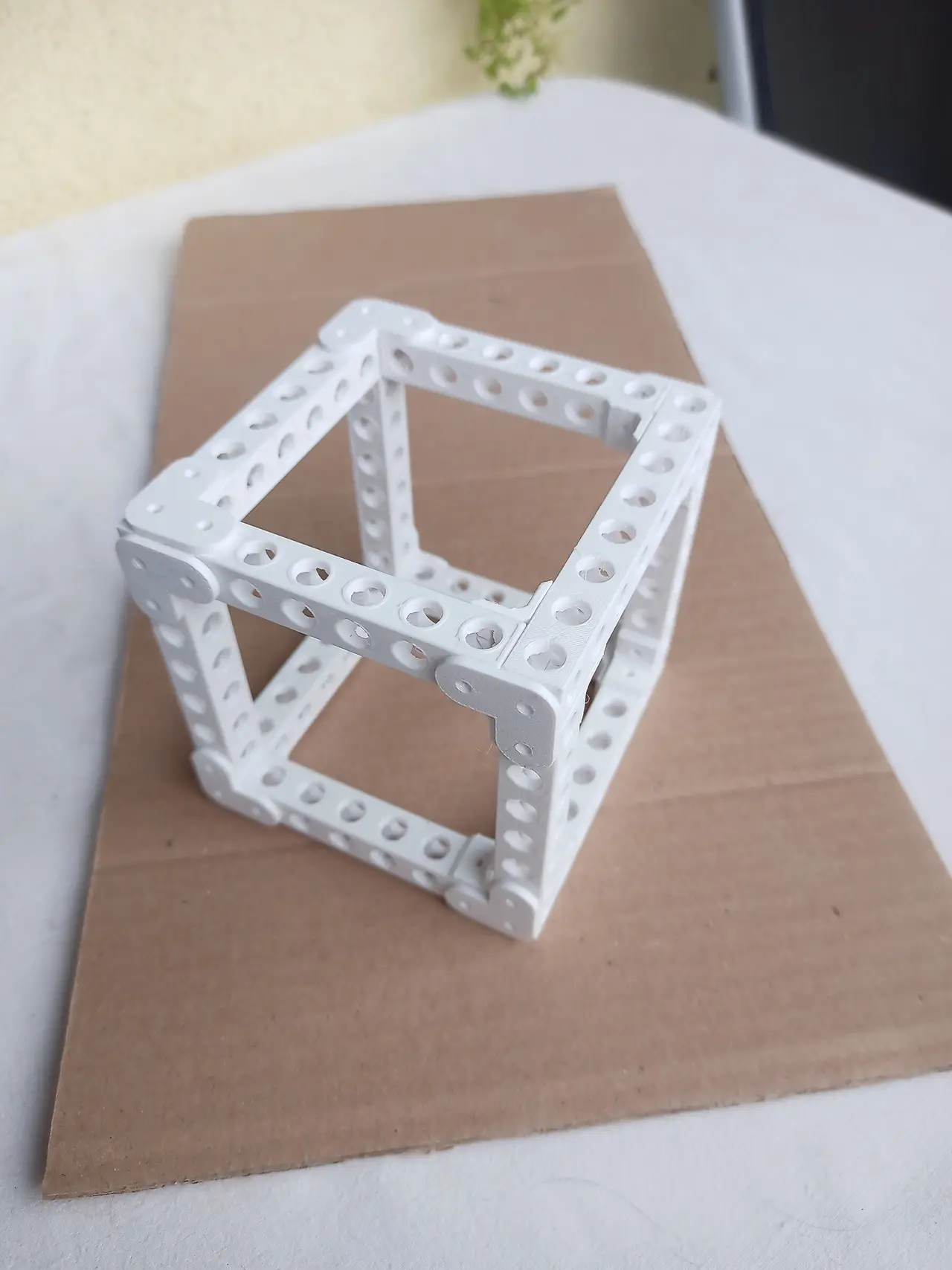

Doplňkové díly pro otevřenou stavebnici STEMFIE (stemfie.org). Místo šroubů a matic se díly spojují piny, které se zasunou do standardních děr Ø 7 mm. Každý pin má křížový prořez a uvnitř kuželový otvor. Když do něj zatlačíte kousek 1,75mm filamentu, lamely pinu se roztáhnou a spoj drží. Soubory - stemfie-connector-l1x.stl: plochá rohová spojka L se třemi piny

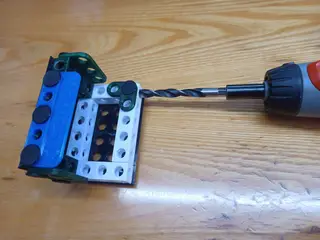

- stemfie-connector-A1x.stl: vnitřní rohová 3D spojka do 90° rohu rámu nebo krabičky, natočená pro tisk bez podpor

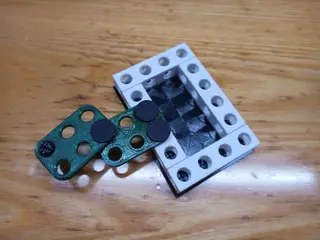

- plate2-1.2-xh-06x05.stl: boční deska 6 × 5 otvorů, tloušťka 1,2 mm, piny po obvodu a otvory Ø 7 mm uvnitř

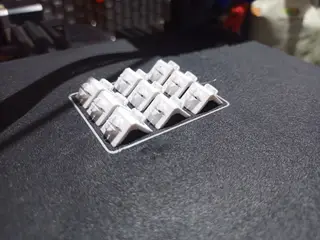

- pin-585.stl: samostatný rozpěrný pin s podložkou

Tisk - Všechny díly se tisknou bez podpor v orientaci, v jaké jsou v souboru.

- Otvor pro filament je zespodu uzavřený membránou o tloušťce jedné vrstvy (0,2 mm), aby se první vrstva dobře tiskla. Před použitím ji propíchněte filamentem.

Montáž - Zatlačte piny do děr dílů STEMFIE.

- Do středového otvoru pinu zasuňte kousek 1,75mm filamentu a zastřihněte.

Úpravy Zdrojový kód je na GitHubu: https://github.com/orgoj/stemfie-openscad V OpenSCAD Customizeru jde nastavit typ spojky (I, L, T, X, vnitřní roh, deska), počet otvorů, tloušťka, přesah a kuželovitost pinů a rozměry rozpěrného mechanismu. Presety jsou v models/stemfie-connector.json na GitHubu. Model používá knihovnu Cantareus/Stemfie_OpenSCAD (https://github.com/Cantareus/Stemfie_OpenSCAD ). Licence STL: CC BY-SA 4.0, stejně jako díly STEMFIE. Zdrojové soubory OpenSCAD: GPL-3.0-or-later.
