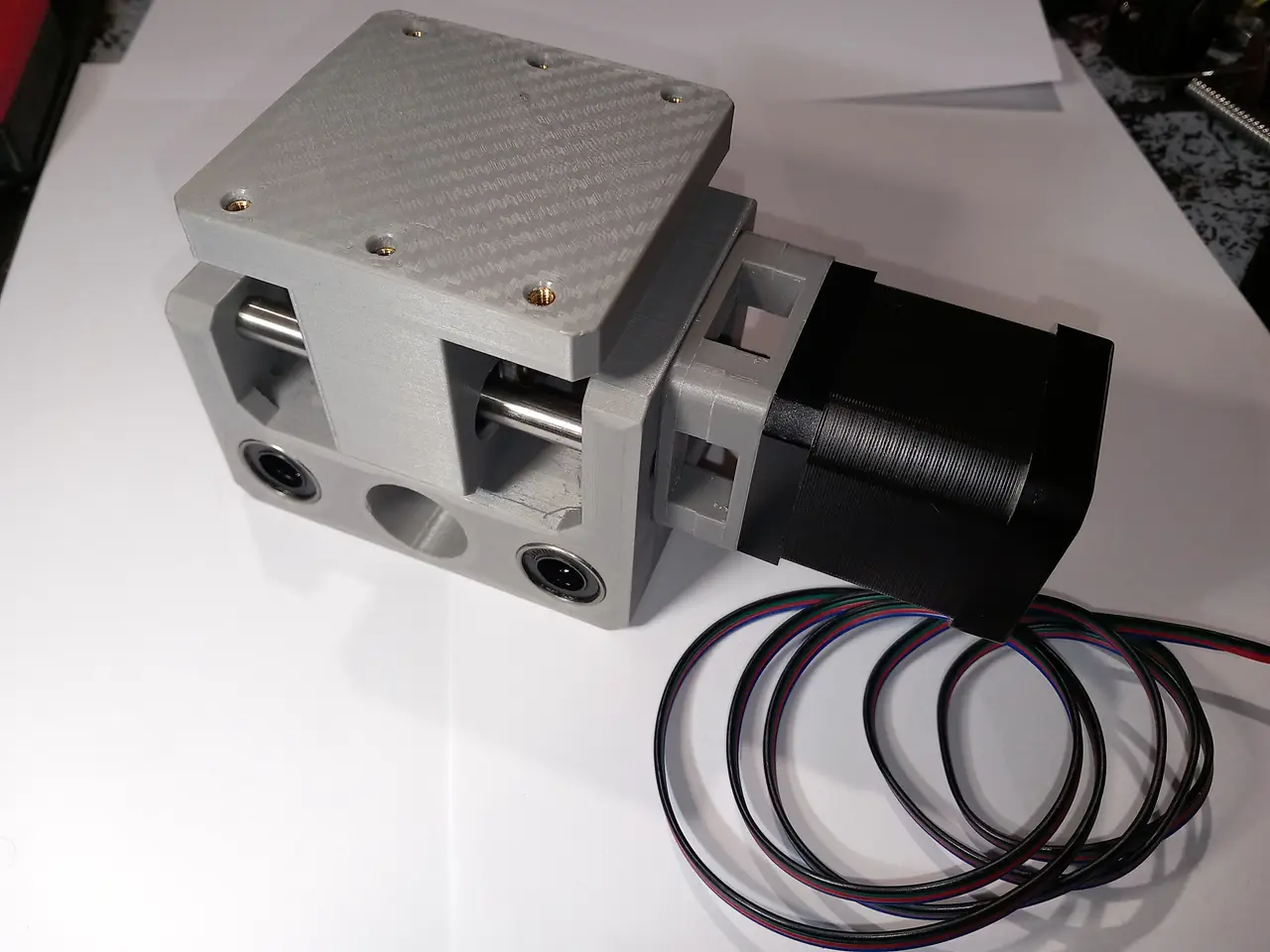

Z Achse für 3018 CNC-Router
por Dan en Printables
Eine Z-Achse für 3018 CNC-Router um ein Lasermodul anzubringen(oder was auch immer). Nema17 Motor.
Licencia
Uso comercial permitidoPuedes imprimirlo, modificarlo y venderlo sin pedir permiso ni dar crédito.
Al descargar aceptas respetar la licencia y dar crédito a Dan.
Archivos (6)
- Categoría
- Para tu impresora
- Formatos
- SKP, STL
- Descargas
- 6
- Publicado
Sobre este modelo

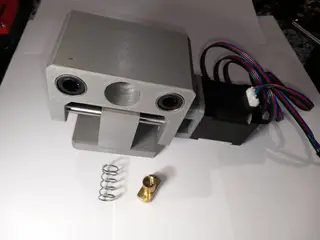

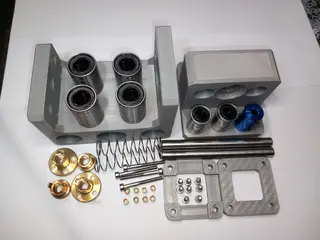

Eine Z-Achse für 3018 CNC-Router um ein Lasermodul anzubringen(oder was auch immer). Nema17 Motor. - Y-Achse gleitet auf 10mm Führung, - Abstand zwischen die beiden Führungen (in der Mitte der Führungen gemessen) ist 72mm, Material Liste; - LM10UU Linearlager, 4 Stück, - LM8UU Linearlager, 2 Stück, - Einschmelzmutter, Messing, M3, - Führungswelle 8mm Durchmesser, - Motor Kupplung, 5x8, - TR8, Trapezgewindestange, - Trapezgewindemutter mit Rückschlagmutter passend auf die Trapezgewindestange, 2 Sets. Achtung! Für die Durchführung der Rückschlagmutter ist mir beim Drucken ein Loch verschwunden! Prüfe es vorher, oder mach das Loch mit ein 10er Bohrer! In der Mitte! Der Sitz der Linearlager muss mit ein Dremel bearbeitet werden!
