Weche OK Baby Arcade Coin Entry Bezel – Argentina Version – V7.1 / V7.3 / V8.3

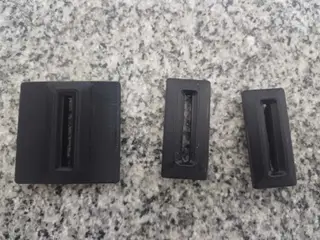

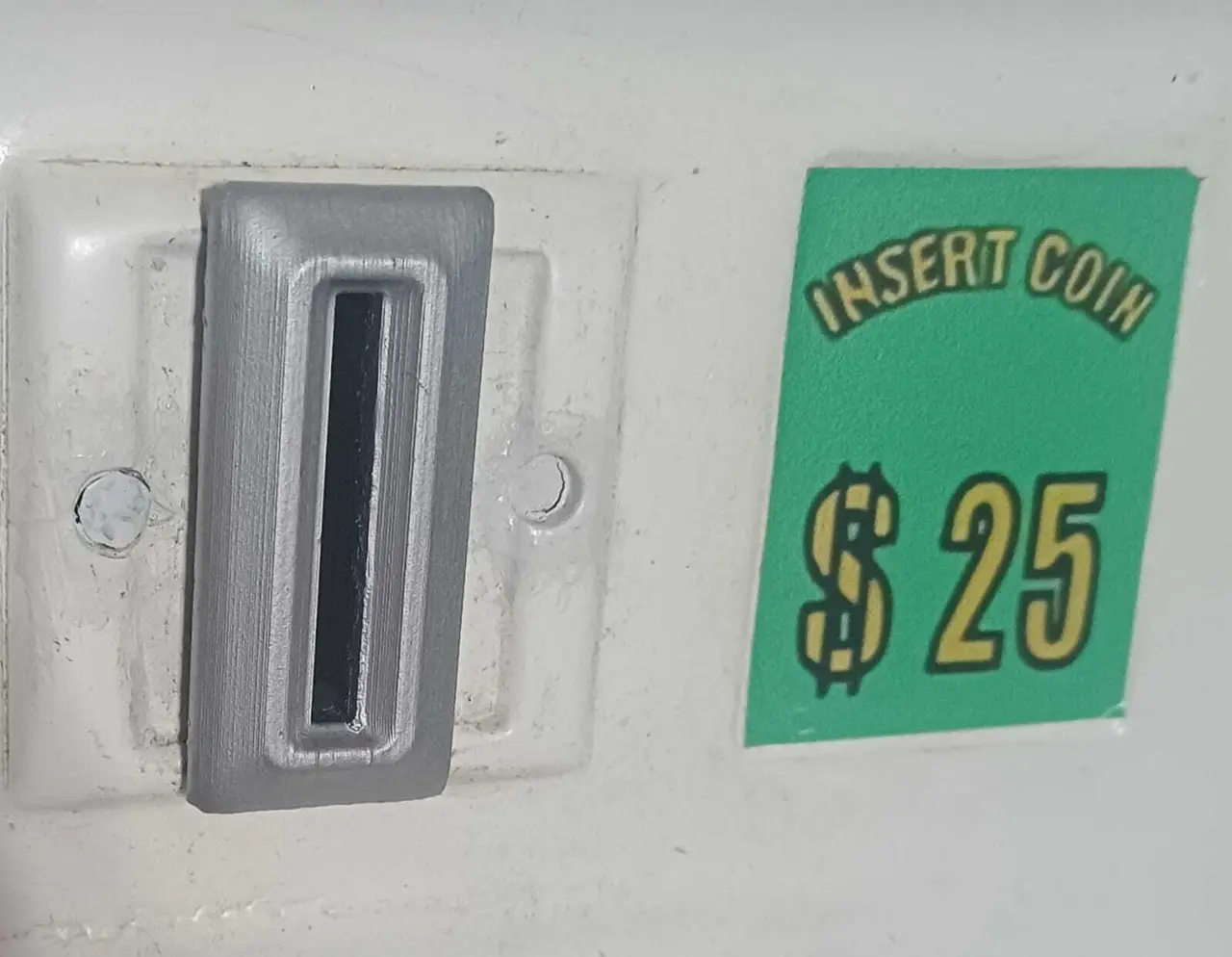

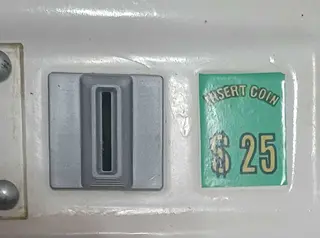

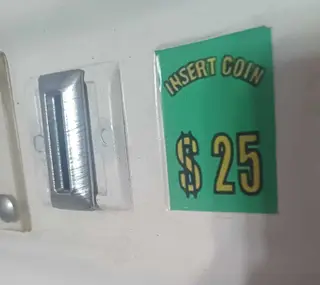

This is a set of three replacement coin entry bezels designed for the Argentinian version of the OK Baby arcade cabinet. The models were recreated from measurements taken directly from an original cabinet and from reference photos of the original metal coin entry. They are intended for cabinets where the original coin entry bezel is missing or damaged. The three versions share the same basic mounting concept but offer different front designs: V7.1 A compact version with the earlier, slightly simpler front profile. Approximate front size: 19.7 × 43.6 mm. V7.3 A refined version with a more rounded and organic front profile, closer to the appearance of the original cast-metal part. Approximate front size: 20 × 44 mm. V8.3 A larger version with a 44 × 44 mm front plate, designed to completely cover the square mounting area around the coin slot while keeping the rounded coin-entry shape in the center. All three versions use a rear guide measuring approximately 6.3 × 30 mm, designed for a cabinet opening of approximately 7 × 31 mm. These versions have an effective insertion depth of 9 mm and include a 1 mm rear anti-gap skirt. The parts can be printed in FDM or resin. Resin printing is recommended if a smoother surface is desired, especially when using metallic or chrome paint. STEP files are also available for users who want to modify the models in CAD software. These models are custom reproductions based on measurements of an Argentine OK Baby cabinet and are not official manufacturer files. V7.1 - 9 mm effective insertion Maximum model dimensions: - Width: 19.67 mm - Height: 43.58 mm - Total depth: 14.35 mm

Rear functional section: - Guide/wedge: 6.3 mm wide x 30 mm high - Total guide depth from support plane: 10 mm - Effective insertion depth: 9 mm - Anti-gap skirt: 1 mm deep

V7.3 - 9 mm effective insertion Maximum model dimensions: - Width: 20.00 mm - Height: 44.00 mm - Total depth: 14.35 mm

Rear functional section: - Guide/wedge: 6.3 mm wide x 30 mm high - Total guide depth from support plane: 10 mm - Effective insertion depth: 9 mm - Anti-gap skirt: 1 mm deep

Front slot: - Approximately 3.25 x 30 mm

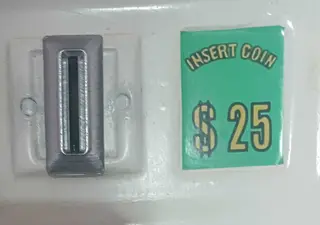

V8.3 - 9 mm effective insertion Maximum model dimensions: - Width: 44.00 mm - Height: 44.00 mm - Total depth: 14.80 mm

Front plate: - 44 x 44 mm - Thickness: 1.6 mm

Visible central coin entry: - Approximately 20 x 44 mm

Rear functional section: - Guide/wedge: 6.3 mm wide x 30 mm high - Total guide depth from support plane: 10 mm - Effective insertion depth: 9 mm - Anti-gap skirt: 1 mm deep

Front slot: - Approximately 3.25 x 30 mm

-------------------o----------------- Boquilla de entrada de ficha OK Baby Arcade – Versión Argentina – V7.1 / V7.3 / V8.3 Este conjunto incluye tres versiones de una boquilla de entrada de ficha de reemplazo para el gabinete arcade OK Baby versión Argentina. Los modelos fueron reconstruidos a partir de medidas tomadas directamente sobre un gabinete original y de fotografías de referencia de la boquilla metálica original. Están pensados para gabinetes en los que la boquilla original se encuentra faltante o deteriorada. Las tres versiones utilizan el mismo concepto de encastre, pero presentan distintas soluciones en la parte frontal: V7.1 Versión compacta con el perfil frontal anterior, algo más simple. Medidas aproximadas del frente: 19,7 × 43,6 mm. V7.3 Versión refinada, con un perfil frontal más redondeado y orgánico, buscando acercarse mejor al aspecto de la pieza original de metal fundido. Medidas aproximadas del frente: 20 × 44 mm. V8.3 Versión ampliada con una placa frontal de 44 × 44 mm, diseñada para cubrir completamente la zona cuadrada alrededor de la ranura del gabinete, manteniendo en el centro la forma redondeada de la boquilla. Las tres versiones poseen una guía trasera de aproximadamente 6,3 × 30 mm, diseñada para una abertura del gabinete de aproximadamente 7 × 31 mm. Estas versiones tienen una penetración efectiva de 9 mm y una falda trasera anti-luz de 1 mm. Las piezas pueden imprimirse tanto en FDM como en resina. Para conseguir una superficie más lisa, especialmente si luego se van a pintar con acabado metálico o cromado, se recomienda impresión en resina. También se incluyen archivos STEP para quienes quieran modificar los modelos en programas CAD. Estos modelos son reconstrucciones personalizadas realizadas a partir de medidas de un gabinete OK Baby argentino y no son archivos oficiales del fabricante. V7.1 - 9 mm efectivos Dimensiones máximas del modelo: - Ancho: 19,67 mm - Alto: 43,58 mm - Profundidad total: 14,35 mm

Parte funcional trasera: - Guía/cuñа: 6,3 mm de ancho x 30 mm de alto - Profundidad total de guía desde plano de apoyo: 10 mm - Penetración efectiva: 9 mm - Falda anti-luz: 1 mm de profundidad

V7.3 - 9 mm efectivos Dimensiones máximas del modelo: - Ancho: 20,00 mm - Alto: 44,00 mm - Profundidad total: 14,35 mm

Parte funcional trasera: - Guía/cuñа: 6,3 mm de ancho x 30 mm de alto - Profundidad total de guía desde plano de apoyo: 10 mm - Penetración efectiva: 9 mm - Falda anti-luz: 1 mm de profundidad

Ranura frontal: - Aproximadamente 3,25 x 30 mm

V8.3 - 9 mm efectivos Dimensiones máximas del modelo: - Ancho: 44,00 mm - Alto: 44,00 mm - Profundidad total: 14,80 mm

Placa frontal: - 44 x 44 mm - Espesor: 1,6 mm

Boquilla central visible: - Aproximadamente 20 x 44 mm

Parte funcional trasera: - Guía/cuñа: 6,3 mm de ancho x 30 mm de alto - Profundidad total de guía desde plano de apoyo: 10 mm - Penetración efectiva: 9 mm - Falda anti-luz: 1 mm de profundidad

Ranura frontal: - Aproximadamente 3,25 x 30 mm
