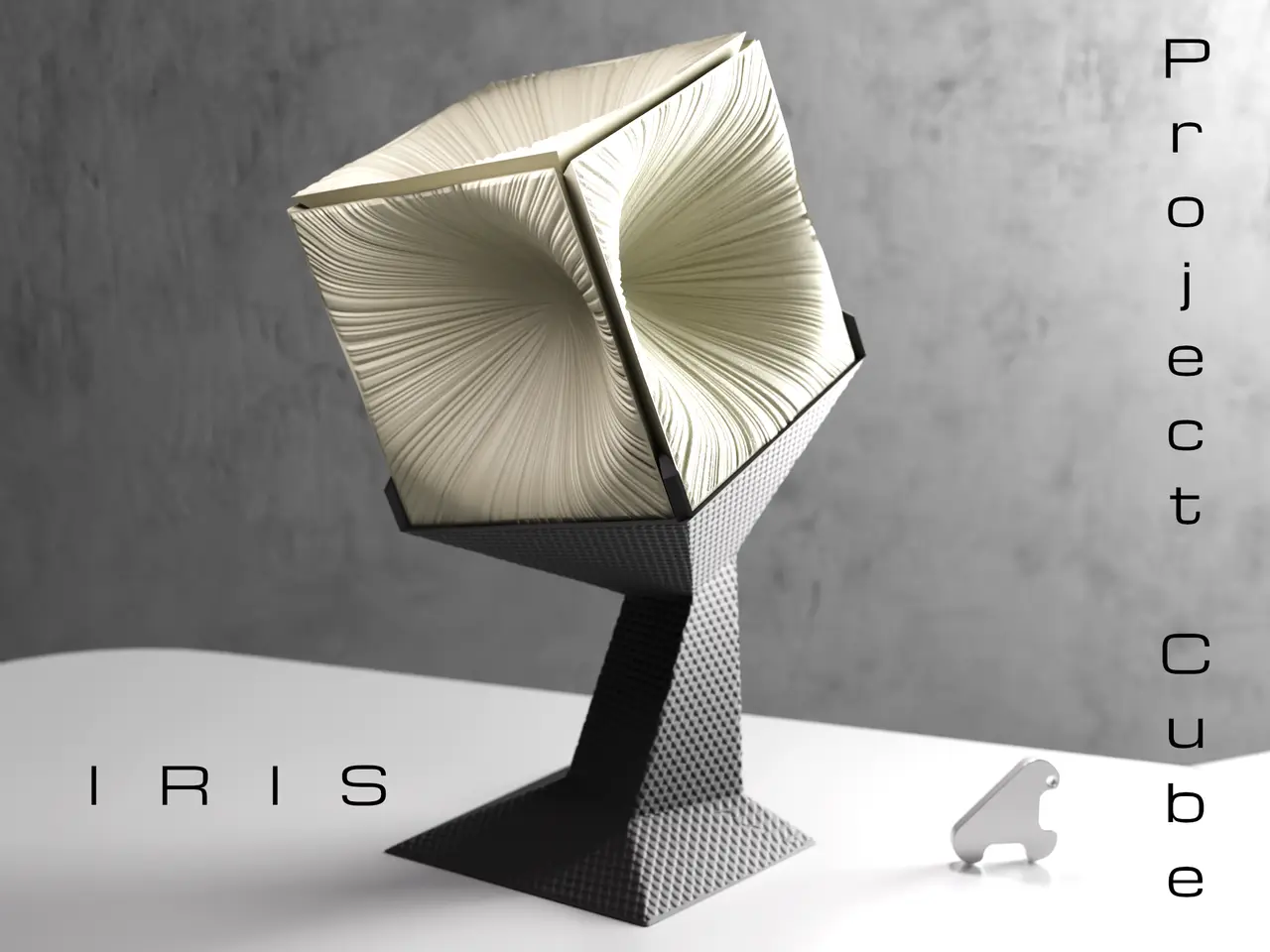

Textured Cube Project: IRIS Cube

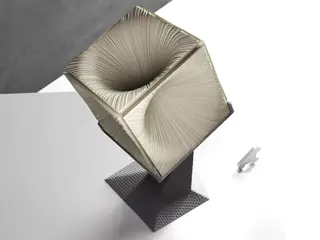

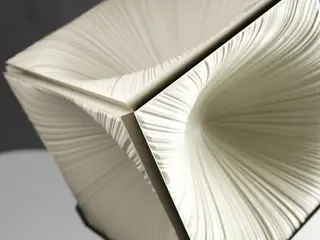

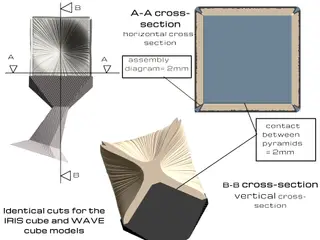

Link to my TikTok video: https://www.tiktok.com/@tomishape/video/7699533018666372384 The basic idea behind this model was to curve the five visible faces of a cube towards the centre in a parabolic shape. With this in mind, I had two ideas: - to texture the faces that had been made concave; - to use a subtraction operation to create the illusion that the faces are peeling away from one another. And the cube would be printed without a support structure. To show it off to its best advantage, a textured base (but lightweight so as not to interfere with the cube), onto which the model is assembled and which orients it in space, so as to showcase it. Specific features: • Support-free printing for the entire piece. • Two parts to be printed in total: the cube and the base. The way they slot together has been very carefully designed. You can see these details in the cross-sections, where I mention the assembly ‘clearances’ (see the ‘technical cross-sections’ photo). • Dimensions of the parts: • Cube: 12.2 cm × 12.2 cm (base footprint) × 12.1 cm (H) • Legs: 17.5 cm × 17 cm (base footprint) × 19 cm (H) • Overall dimensions when assembled: 19.4 cm × 17.1 cm (footprint) × 28.7 cm (H) (see the scale comparison on the Bambu Lab A1 board in the photos). Printing: • I chose a 0.6 mm nozzle with a layer height of 0.24 mm for better texture rendering (the settings are covered in detail in the ‘Options’ section to ensure a high-quality finish. The settings for the Cube and the Feet are similar. (See the print settings below). • I have included a ‘texture-free’ version of the base for those who prefer it. • In the 3D renderings, you can see the benefit of separating the colours between the Cube and the Base. NOTE: ‘The presentation rendering is a computer-generated image, but the print has been simulated in the slicer to ensure a satisfactory result. My extensive experience allows me to determine whether, by following my setting recommendations, the print will turn out well. You can find an image of the slicing simulation in the photos. I haven’t been printing for quite some time now; I’m focusing on modelling complex designs. If you have any questions, I’m fully available via the Printables messaging system.” Happy printing!

Print settings: recommendations PRINTING: • Cube: Nozzle 0.6 mm Layer height 0.24 mm 1st layer 0.35 mm Outer wall width 0.62 mm Inner wall width 0.7 mm Fill width 0.72 mm Number of walls 3 Top 5 layers Bottom 5 layers Infill 8 % Infill pattern Gyroid Outer speed 50 mm/s Inner speed 70 mm/s Infill 80 mm/s Travel 200 mm/s - Wall order for this model: Inner → Outer - Wall generator: Arachnid mode - Joint position: Closest Quality settings I would tick: ✅ Detect Thin Walls ✅ Arc fitting (if available) ✅ Monotonic Top ✅ Avoid crossing walls ✅ Wipe whilst retracting ✅ Enable Z-hop only during retracts • Base: Same settings as the Cube (may be just above or below: 4 layers) Untextured base: ‘classic’ wall generator and 0.3 mm layer thickness FRANCAIS Mon lien TikTok video: https://www.tiktok.com/@tomishape/video/7699533018666372384 L’idée de base de ce modèle était d’enfoncer les 5 faces visibles d’un cube vers le centre avec une forme parabolique. Sur cette base, j’avais 2 idées en tête : - texturer les faces rendues concaves. - Par une opération de soustraction, donner l’illusion que les faces se décollent les unes des autres. Et le cube serait imprimé sans support. Pour le mettre en valeur, un pieds texturé (mais légèrement pour ne pas interférer avec le cube), sur lequel s’assemble le modèle et qui l’oriente dans l’espace ,de façon à le mettre en valeur. Spécificités : - Impression sans support pour l’ensemble.

- Deux pièces à imprimer au total : Le cube et la base. Leur processus d’emboîtement a été très minutieusement étudié.

- Dimensions des pièces :

- Cube : 12,2 cm × 12,2 cm (emprise plateau) × 12,1 cm (H)

- Pieds : 17,5 cm × 17 cm (emprise plateau) × 19 cm (H)

- Dimensions totales une fois assemblé : 19,4 cm × 17,1 cm (emprise) × 28,7 cm (H) (voir la comparaison d’échelle sur plateau Bambu Lab A1 dans les photos).

Impression : - J’ai choisi une buse de 0.6 mm avec une couche de 0.24 mm pour un meilleur rendu des textures ( les réglages sont largement développés (options) pour un rendu qualitatif. Les réglages pour le Cube et le Pieds sont similaires. (voir les réglages d’impression ci-dessous).

- J’ai ajouté une version du pieds « sans texture » pour ceux qui le souhaitent.

- Sur les rendus 3D vous pouvez voir l’intérêt de trancher les couleurs entre Cube et Base.

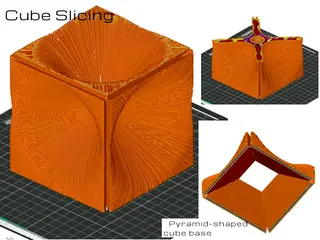

NOTA : « Le rendu de présentation est une image de synthèse, mais l'impression a été simulée au slicer pour garantir un résultat satisfaisant. Mes nombreuses réalisations me permettent de définir si, en utilisant mes conseils de réglages, l'impression sera convaincante. Vous pouvez trouver une image de la simulation du tranchage dans les photos. Depuis pas mal de temps je ne fais plus d’impression, je me concentre sur la modélisation de modèles complexes. Si vous avez des questions je suis entièrement disponible dans la messagerie de Printables.» Bon print ! Réglages d’impression : recommandations

IMPRESSION : - Cube :

Paramètre

Valeur recommandée

Buse 0,6 mm

Hauteur de couche 0,24 mm

1ère couche 0,35 mm

Largeur mur externe 0,62 mm

Largeur mur interne 0,7 mm

Largeur remplissage 0,72 mm

Nombre de murs 3

Dessus 5 couches

Dessous 5 couches

Remplissage

8 %

Motif remplissage Gyroid

Vitesse externe 50 mm/s

Vitesse interne 70 mm/s

Infill 80 mm/s

Travel 200 mm/s
