Taktische Zeichen Magnet Editor mit 710 Zeichen

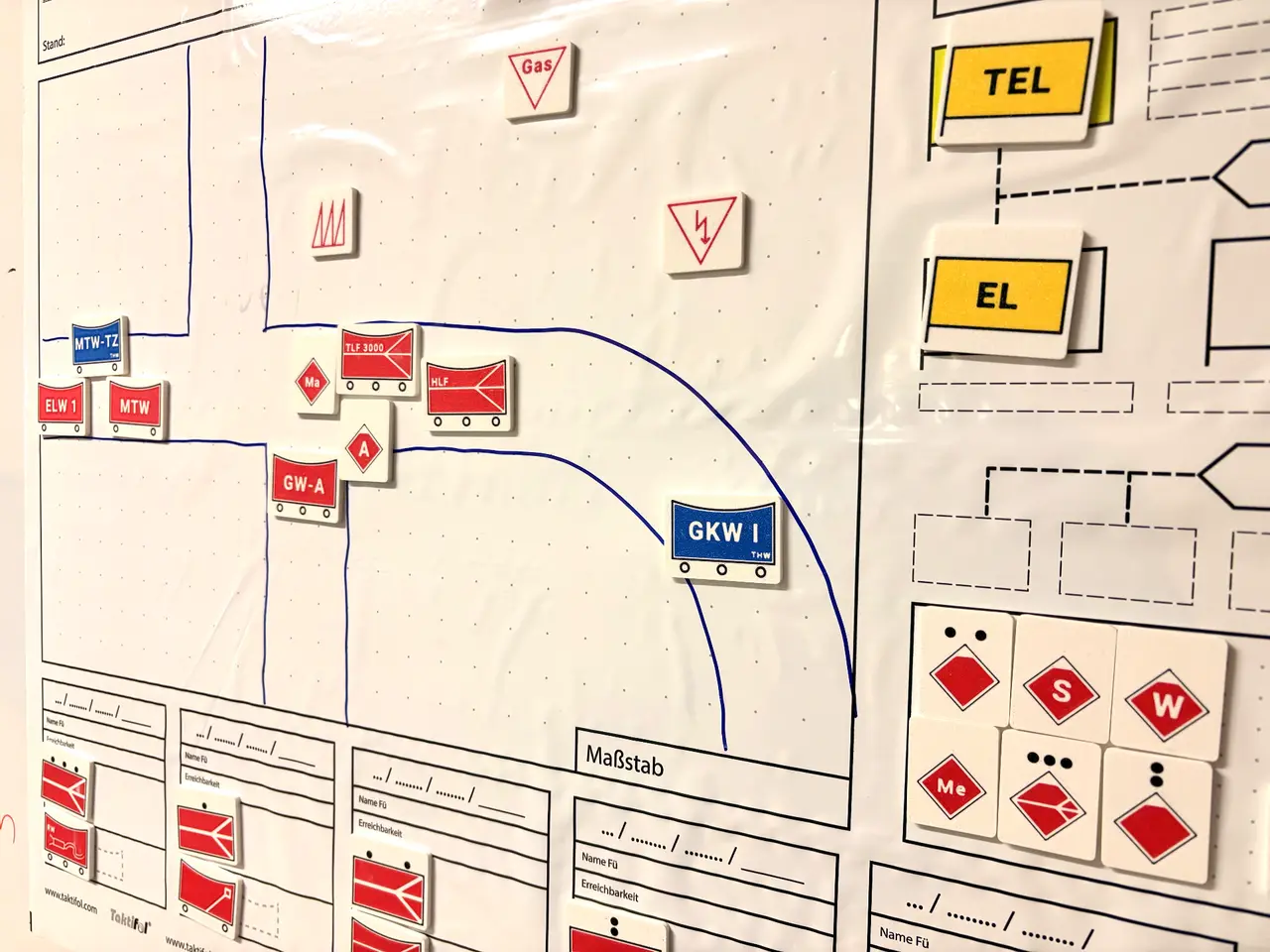

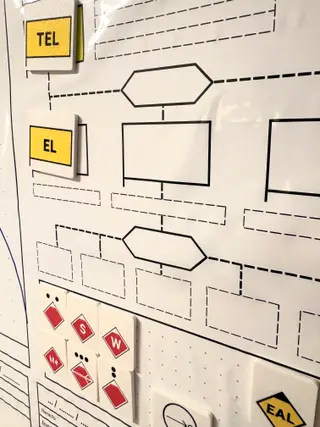

Magnetische taktische Zeichen für Lagekarte und Whiteboard: 710 Zeichen in 27 Kategorien. Einfach über „Customize“ auswählen, anpassen und als 3MF herunterladen. Was drin ist

- Einheiten von Trupp bis Großverband, Führungsstellen (EL, TEL, ÖEL, UEAL …)

- Personen und Führungskräfte (Zugführer, Gruppenführer, Verletzte, Vermisste, Verschüttete …)

- Fahrzeuge, Anhänger, Boote, Hubschrauber

- Stellen und Einrichtungen (Bereitstellungsraum, Sammelstelle, Behandlungsplatz …), Gebäude, Maßnahmen

- Gefahren (Gefahr, akute und vermutete Gefahr, Gas, Strom, Explosion …) und Brand

- Schäden (angeschlagen, teilzerstört, zerstört, blockiert, überschwemmt …)

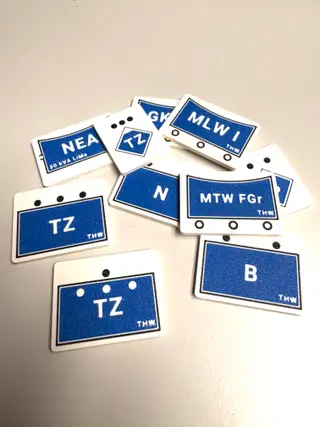

- Organisationsspezifisch: THW (Einheiten aller Fachgruppen, Fahrzeuge, Führungskräfte), Feuerwehr, Rettungswesen, Katastrophenschutz, Polizei, Kommunal

Dazu kommt „Eigenes Zeichen“: Grundzeichen, Größenordnung und freier Text in der Farbe der Organisation, für alles, was in der Bibliothek fehlt. So geht’s

- Quelle wählen: Bibliothek oder Eigenes Zeichen.

- Bei Bibliothek die Kategorie wählen und dann in der Liste derselben Kategorie das Zeichen.

- Größe, Dicke und Magnete nach Bedarf anpassen und die 3MF herunterladen.

Optionen

- Mehrfarbig (AMS) oder Einfarbig mit Relief (für Drucker ohne AMS, Linien und Schrift erhaben)

- Trägergröße: Je Zeichenart (alle Einheiten gleich groß, alle Fahrzeuge und Anhänger gleich groß, alle Personen gleich groß …) oder Einheitliche Kachel (alle Zeichen gleich groß, praktisch für Sortimentskästen)

- Breite des Grundzeichens (Standard 44 mm, alle Zeichen skalieren im gleichen Maßstab), Dicke, Rand, Eckradius, Trägerfarbe

- Magnetgröße, Anzahl und Spiel

- Kein Zeichen braucht mehr als 4 Farben

Druck

- Sichtseite nach unten drucken. Die Farben stecken nur in den ersten 0,6 mm. Dadurch gibt es nur wenige Farbwechsel und eine glatte Front vom Druckbett (auf einer strukturierten PEI-Platte sieht das besonders gut aus).

- 0,2 mm Schichthöhe, 0,4-mm-Düse, PLA. Kein Support nötig.

- Für scharfe kleine Schrift: Wandgenerator Arachne, Linienbreite der ersten Schicht 0,42 mm, erste Schicht langsam drucken.

- Für reines Weiß ohne Farbpünktchen: Spülvolumen-Multiplikator auf 1,3–1,5 erhöhen.

- Typische Farben: Weiß, Schwarz, Blau (THW), Rot (Feuerwehr/Gefahren), Gelb (Führungsstellen).

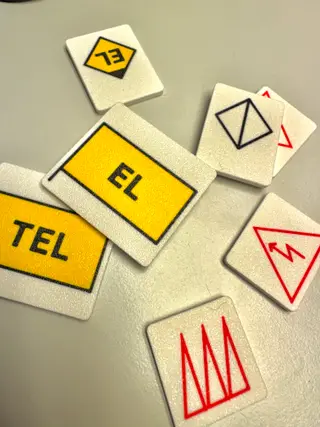

Form Die Karten sind abgerundete Rechtecke, und alle Zeichen einer Art sind gleich groß. Ein Anhänger hat dieselbe Karte wie ein LKW, eine Einheit mit Gruppenpunkten dieselbe wie eine ohne, jede Person dieselbe wie jede andere. So bleibt die Lagekarte ruhig und ordentlich. Magnete Runde Scheibenmagnete 10 × 2 mm (N35 oder stärker), mittig in der Karte. Die Tasche ist hinten offen, der Magnet wird mit einem Tropfen Sekundenkleber eingeklebt. Ein Magnet pro Zeichen hält im Praxistest sicher. Im Editor lassen sich auch zwei einstellen. Fertige Sets zum direkt Drucken

- THW mit 9 Druckprofilen: Basis (Technischer Zug), OV-Stab und die 7 häufigsten Fachgruppen: [Link einfügen]

- Feuerwehr-Set mit 28 Zeichen: Löschzug, Führungskräfte, Fahrzeuge: [Link einfügen]

- Lage-Set mit 2 Profilen und 48 Zeichen: Personen, Gefahren, Brand, Schäden, Einrichtungen, Maßnahmen: [Link einfügen]

Hinweise

- Kein Organisationslogo, nur die genormten Zeichenelemente und Kürzel nach DV 102.
