Spool Holder
Axial part - screw and nut - two versions:
Thangs entrega los archivos a usuarios con cuenta gratuita
Licencia
Solo uso personalSin licencia indicada
El autor no indicó una licencia: todos los derechos le pertenecen. Úsalo solo para imprimir en casa y consulta al autor para cualquier otro uso.
Al descargar aceptas respetar la licencia y dar crédito a Andrey K.
Archivos (5)
- Spool_holder_screw_cyl30x3..5.STEP STEP · 3,0 MB
- Spool_holder_nut_cyl30x3..5.STEP STEP · 1,0 MB
- Spool_holder_screw_M30x2.STEP STEP · 1,5 MB
- Spool_holder_nut_M30x2.STEP STEP · 814 KB
- Spool_Holder_Single_Leg.STEP STEP · 678 KB
- Categoría
- Para tu impresora
- Formatos
- STEP
- Descargas
- 103
- Publicado
Sobre este modelo

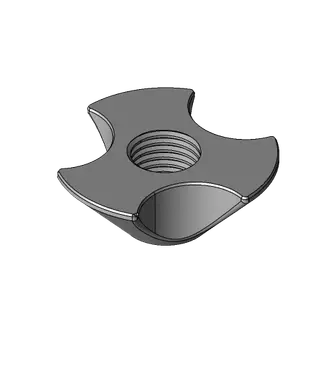

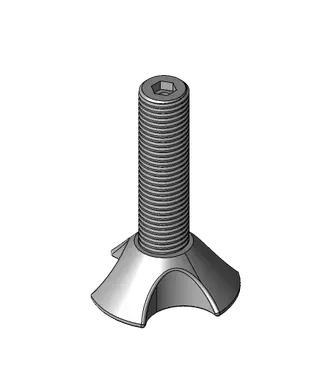

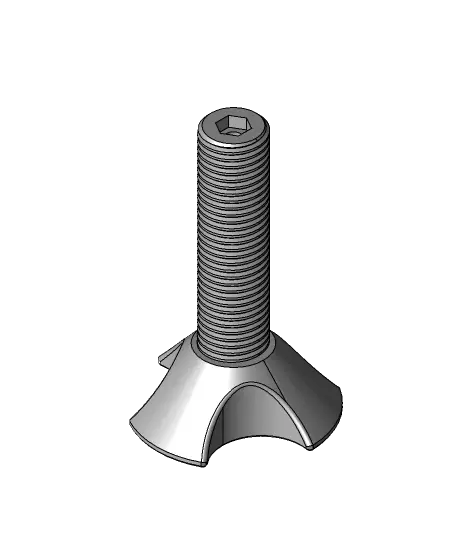

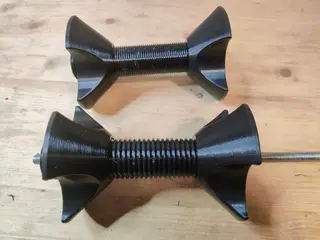

Axial part - screw and nut - two versions: 1. Metric thread M30x2 2. Cylindrical thread 30x3.5
Both could be printed without supports (there are 0.4 thin diaphragm that should be removed with 8mm drill bit)
Axial part could be used separately for rewinding spools (using screwdriver). Stand-leg could be any "width" (achieved by using studs of needed length).
For Axis you will need: - 1x M8 stud at least 160 mm length - 1x M8 nut - 1x M8 self-locking nut

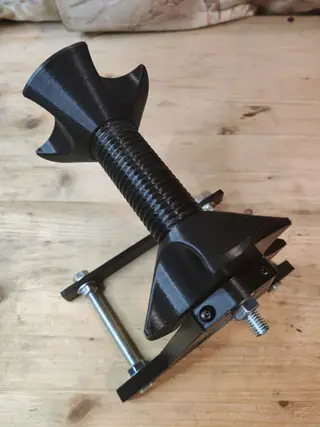

For stand-leg you will need: - 1x 608 bearing - 2x M3x10mm screws (round or cup-head) - 2x M3 brass heat inserts (for example M3x4.5x7) - 2x M8 studs at least 110mm each - 9x M8 nuts - 2x or 3x M8 standard washers (OD 16mm) - to fix axis to bearing - (optionally) 6x M8 washers - to fix studs to leg
Descripción original del autor, publicada en Thangs.
