Porsche 917 Engine
por Simon Hörer en MakerWorld

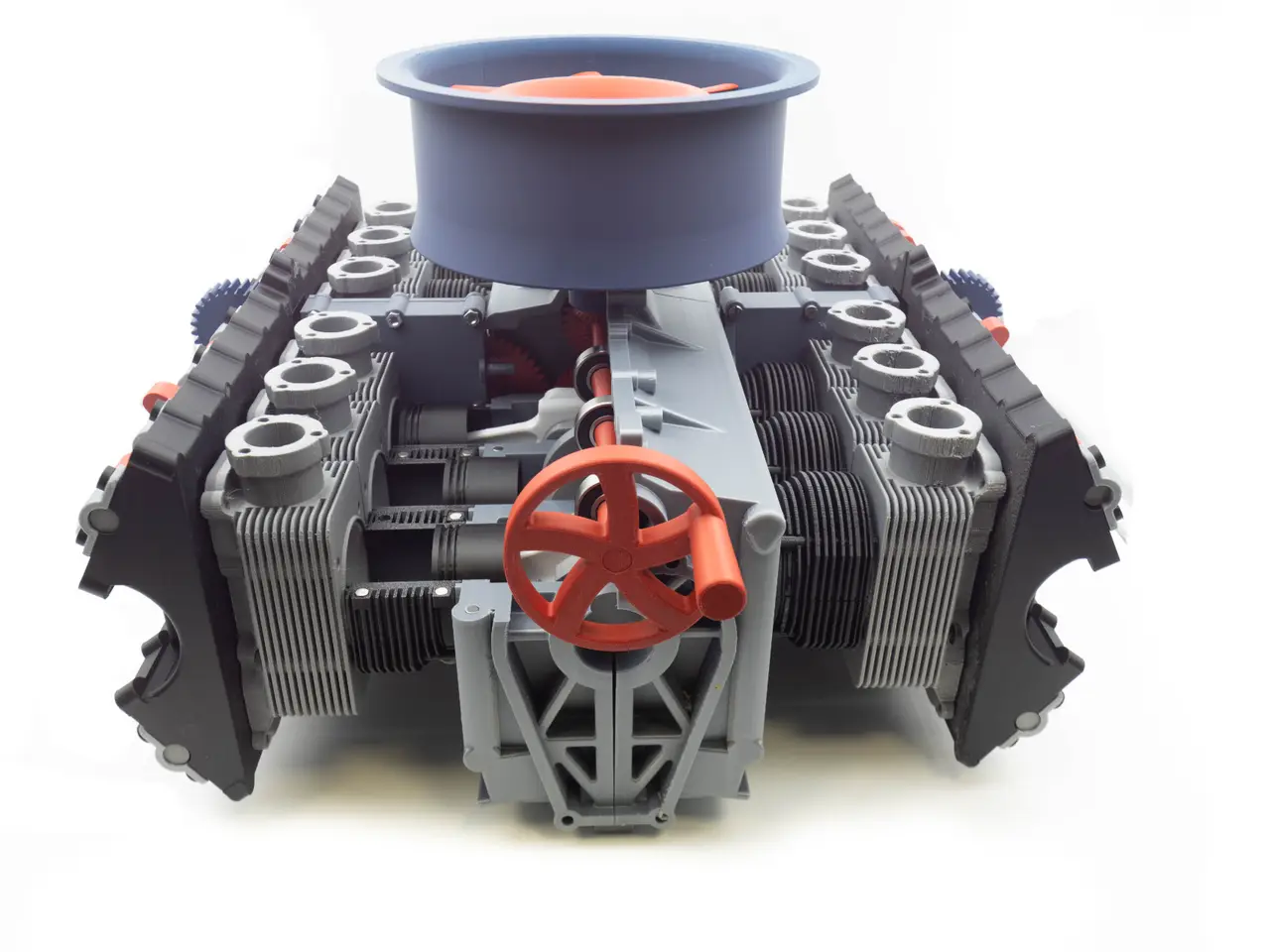

I’m excited to present my latest project to you: a Porsche 12-cylinder engine from the legendary Porsche 917.
MakerWorld entrega los archivos a usuarios con cuenta gratuita
Licencia
Solo uso personalStandard Digital File License
Licencia estándar de archivos digitales: solo uso personal. No se permite compartir, revender ni subir el archivo a otros sitios, ni vender las impresiones.
Al descargar aceptas respetar la licencia y dar crédito a Simon Hörer.
Archivos (66)
- gesamt konstroktion v49.f3z F3Z · 37,8 MB
- gesamt konstroktion v49.step STEP · 40,6 MB
- Hand Kurbel.stl STL · 7,1 MB
- Lagerschale groß.stl STL · 90 KB
- Lagerschale klein.stl STL · 98 KB
- zweiseitenstift 8x17,14.step STEP · 8 KB
- Kopfstift 18x8x155,6.step STEP · 9 KB
- Kopfstift 18x8x9,7.step STEP · 9 KB
- einseitenstift 10x133,57.step STEP · 7 KB
- einseitenstift 10x118,57.step STEP · 7 KB
- Doppelstift 8x17,4.stl STL · 66 KB
- 18x8x155,6.stl STL · 218 KB
- 18x8x9,7.stl STL · 54 KB
- Komponente3.step STEP · 1,1 MB
- Komponente4.step STEP · 1,1 MB
- Körper1.stl STL · 1,1 MB
- Zylinder kopf links.stl STL · 1,1 MB
- Zylinderkopf rechts.stl STL · 1,1 MB
- Zylinderkopf.stl STL · 8,9 MB
- Ventil.stl STL · 101 KB
- Anschlag außen .stl STL · 96 KB
- anschlag innen .stl STL · 95 KB
- Bolzen kurz.stl STL · 1 KB
- Bolzen lang .stl STL · 1 KB
- Nocke .stl STL · 49 KB
- Welle lang .stl STL · 126 KB
- z28.stl STL · 1,1 MB
- 917 Motor 2 Welle oben links .stl STL · 220 KB
- 917 Motor 2_Welle unten links .stl STL · 394 KB
- Unteres wellen gegenlager.stl STL · 55 KB
- Verbinder 6eck 16x28.stl STL · 1 KB
- Welle oben rechts.stl STL · 1,1 MB
- Lüfter Schüssel.stl STL · 1,3 MB
- Lüfter welle.stl STL · 2,8 MB
- Lüfter Zapfen.stl STL · 1,2 MB
- Lüfter.stl STL · 1,1 MB
- Bewegliche laufbahn.stl STL · 548 KB
- Laufbahn abgeschnitten 1.stl STL · 862 KB
- Laufbahn abgeschnitten 2.stl STL · 862 KB
- Laufbahn normal 1.stl STL · 866 KB
- Laufbahn normal 2.stl STL · 865 KB
- Schaulaufbahn starr.stl STL · 954 KB
- Kurbelwellen gehäuse 2 neu .stl STL · 1,2 MB
- Kurbelwellengehäuse links 2.stl STL · 1,9 MB
- Kurbelwellengehäuse neu.stl STL · 1,8 MB
- Kurbelwellengehäuse rechts 1.stl STL · 1,9 MB
- Kurbelwellengehäuse rechts 2 oben.stl STL · 690 KB
- Buchse.stl STL · 62 KB
- kant zapfen .step STEP · 12 KB
- Kurbel.stl STL · 211 KB
- Lager ohne 6kant.stl STL · 196 KB
- lager zapfen.stl STL · 186 KB
- Zahnrrad z35.stl STL · 507 KB
- Kolben bolzen .stl STL · 97 KB
- Kolben.stl STL · 836 KB
- Pleul.stl STL · 1,9 MB
- Bolzen kurz.stl STL · 66 KB
- Bolzen lang.stl STL · 77 KB
- Deckel.stl STL · 103 KB
- Distanz hülse.stl STL · 74 KB
- Categoría
- Educación
- Formatos
- F3Z, STEP, STL, 3MF
- Descargas
- 2,934
- Publicado
Sobre este modelo
I’m excited to present my latest project to you: a Porsche 12-cylinder engine from the legendary Porsche 917.

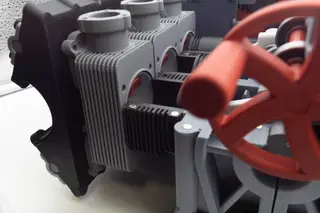

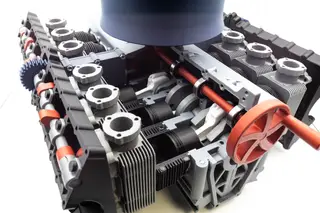

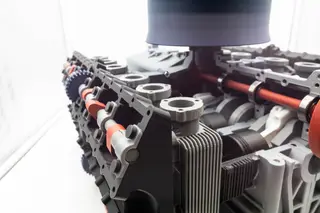

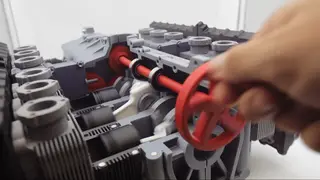

About the engine: This is a 12-cylinder, air-cooled boxer engine with a centrally located gear-drive for the camshafts. Unlike most engines, the power take-off is positioned centrally on the crankshaft. About my model: The model was originally designed at a 1:1 scale but scaled down to 1:2 for printing. It primarily consists of 3D-printed parts that are mostly assembled by slotting them together. A few standard parts are also required; you’ll find these listed in the description and the assembly guide. Thanks to a magnetically detachable engine part, nearly all functions of the original engine are visible in the model, including the movable crankshaft, pistons, camshafts, valves and fan. To assemble, I’ve included a detailed PDF instruction manual. If you have any questions or suggestions for improvement, please feel free to reach out in the comments or via direct message. I am also working on a stand and an upgrade kit with Makerworld parts to enable an electric-powered version of the engine.
I hope you enjoy the model! Happy printing and assembling!
Special Thanks to:
- Eva, for assisting with creating the instructions.
- Lukas Hannert, for providing access to the photo box and printer.
- Luis and Markus, for use of the printer.
- Crax, for writing a program to numerically calculate the camshaft gear ratio.
Boost MeIf you liked the model, you can boost me for free :)
Descripción original del autor, publicada en MakerWorld.
