Was es ist
Probeclip zum Ausprobieren, bevor du den Haken druckst: in wenigen Minuten gedruckt, zeigt er, welche Stufe an deinem Untergrund sitzt.

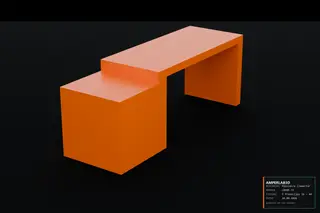

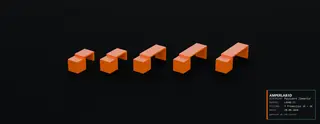

Das ist die kostenlose Passlehre für jeden Haken der Reihe an Zimmertür: 5 Probeclips, einer je Stufe, jeder mit seiner Zahl erhaben auf der Fläche. Den passenden drucken (wenige Minuten), am eigenen Untergrund ausprobieren, dann den Haken mit derselben Zahl nehmen. Gratis und ohne Bedingungen.
Passung
Zahl auf dem Clip Passt für
16 Maul 16,40 mm für gefälzte Tür 16 mm
19 Maul 19,40 mm für gefälzte Tür 19 mm
35 Maul 36,00 mm für Tür 35 mm
40 Maul 42,40 mm für Tür 40 mm
44 Maul 45,00 mm für Tür 44 mm
Hängt über die Türoberkante, bei gefälzten Türen über den Überschlag. Über der Tür muss ein Spalt von mindestens 2 mm sein, sonst schließt sie nicht.

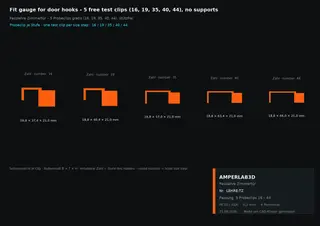

Maße (am CAD-Körper gemessen)
Clip Außenmaß B × T × H
16 18,8 × 37,4 × 21,0 mm
19 18,8 × 40,4 × 21,0 mm
35 18,8 × 57,0 × 21,0 mm
40 18,8 × 63,4 × 21,0 mm
44 18,8 × 66,0 × 21,0 mm
PETG oder ASA, 0,2 mm Schicht, 4 Perimeter, 25 % Füllung. PLA geht drinnen, kriecht aber unter Dauerlast – nichts damit drucken, was hängt.
Stützfrei. Jeder Überhang wurde in der gespeicherten Lage gegen 45 Grad gemessen: 0,0 % der Oberfläche stehen steiler, also praktisch nichts. Datei so aufs Bett legen und drucken.
Im Download
Ein ZIP mit jedem Clip als STL, 3MF und STEP, dazu das bemaßte Maßblatt als PDF und ein README mit der Tabelle Zahl zu Passung.
Sag mir, was du brauchst
Die Reihe entsteht aus parametrischem Code, nicht aus Handarbeit. Andere Größe, anderer Winkel, ein Befestigungsfuß: für mich ein Parameter und ein Neubau. Schreib mir hier auf Cults — meist hast du deine Variante in 2–5 Tagen. Passt etwas nicht, sag es, ich korrigiere es für alle; Käufer bekommen die neue Datei automatisch.
Haftung. Das hier ist Werkstatt- und Haushaltszubehör, kein Bauteil für sicherheitsrelevante Anwendungen, zum Heben von Lasten oder zum Tragen von Personen. Was ein gedrucktes Teil wirklich hält, hängt an Werkstoff, Wandzahl, Füllung, Schichthaftung und am Untergrund.
