Passlehre Handtuchheizkörper Flachrohr – 3 Probeclips gratis (8, 10, 11), stützfrei
por AMPERELAB3D en Cults3D
Was es ist
Cults3D entrega los archivos a usuarios con cuenta gratuita
Licencia
Solo uso personalLicencia de uso privado de Cults3D: puedes imprimirlo para ti. No se permite compartir el archivo ni vender las impresiones.
Al descargar aceptas respetar la licencia y dar crédito a AMPERELAB3D.
Archivos (3)
- LEHRE-HF.zip ZIP
- README.txt TXT
- fit-gauge-for-flat-tube-towel-radiator-hooks-dimensions.pdf PDF
- Categoría
- Hogar
- Formatos
- ZIP, TXT, PDF
- Descargas
- 0
- Publicado
Sobre este modelo
Was es ist
Probeclip zum Ausprobieren, bevor du den Haken druckst: in wenigen Minuten gedruckt, zeigt er, welche Stufe an deinem Untergrund sitzt.

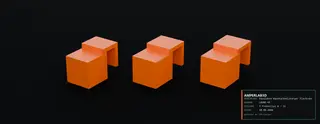

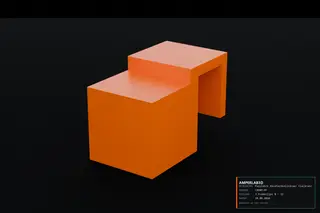

Das ist die kostenlose Passlehre für jeden Haken der Reihe an Handtuchheizkörper Flachrohr: 3 Probeclips, einer je Stufe, jeder mit seiner Zahl erhaben auf der Fläche. Den passenden drucken (wenige Minuten), am eigenen Untergrund ausprobieren, dann den Haken mit derselben Zahl nehmen. Gratis und ohne Bedingungen.
Passung
Zahl auf dem Clip Passt für
8 Maul 8,65 mm für Flachrohr 8 mm
10 Maul 10,65 mm für Flachrohr 10 mm
11 Maul 11,65 mm für Flachrohr 11 mm
Wird über die Oberkante eines Flachrohrs geschoben. Heizkörper werden heiß: in ASA drucken, nicht in PETG.

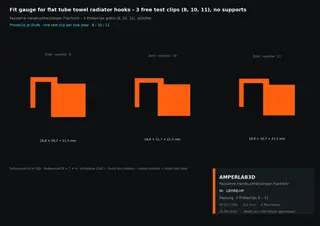

Maße (am CAD-Körper gemessen)
Clip Außenmaß B × T × H
8 18,8 × 29,7 × 21,5 mm
10 18,8 × 31,7 × 21,5 mm
11 18,8 × 32,7 × 21,5 mm
PETG oder ASA, 0,2 mm Schicht, 4 Perimeter, 25 % Füllung. PLA geht drinnen, kriecht aber unter Dauerlast – nichts damit drucken, was hängt.
Stützfrei. Jeder Überhang wurde in der gespeicherten Lage gegen 45 Grad gemessen: 0,0 % der Oberfläche stehen steiler, also praktisch nichts. Datei so aufs Bett legen und drucken.
Im Download
Ein ZIP mit jedem Clip als STL, 3MF und STEP, dazu das bemaßte Maßblatt als PDF und ein README mit der Tabelle Zahl zu Passung.
Sag mir, was du brauchst
Die Reihe entsteht aus parametrischem Code, nicht aus Handarbeit. Andere Größe, anderer Winkel, ein Befestigungsfuß: für mich ein Parameter und ein Neubau. Schreib mir hier auf Cults — meist hast du deine Variante in 2–5 Tagen. Passt etwas nicht, sag es, ich korrigiere es für alle; Käufer bekommen die neue Datei automatisch.
Haftung. Das hier ist Werkstatt- und Haushaltszubehör, kein Bauteil für sicherheitsrelevante Anwendungen, zum Heben von Lasten oder zum Tragen von Personen. Was ein gedrucktes Teil wirklich hält, hängt an Werkstoff, Wandzahl, Füllung, Schichthaftung und am Untergrund.
Auch gesucht als: handtuchheizkörper, heizkörper haken, passprobe, größenlehre, gratis stl, wandhaken, haken, aufhänger, wand haken, hook, wall hook, 3d druck haken, stl haken.
Descripción original del autor, publicada en Cults3D.
