Notenständer Nutenstein / Music Stand T-Nut

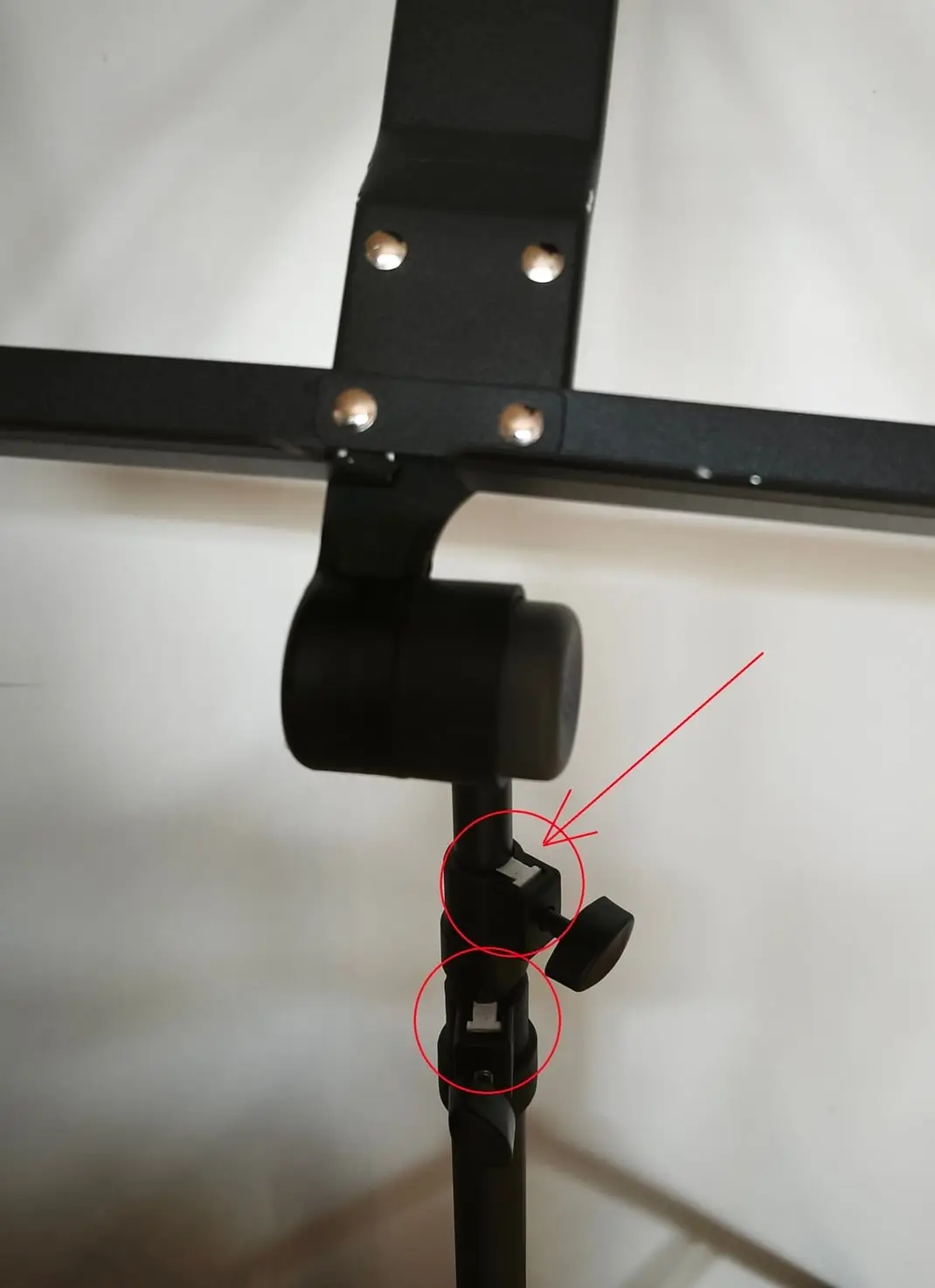

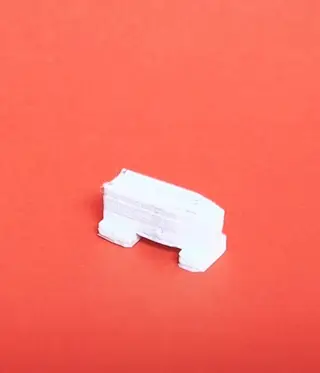

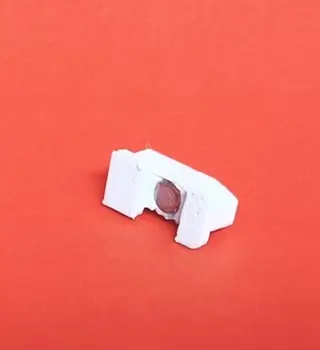

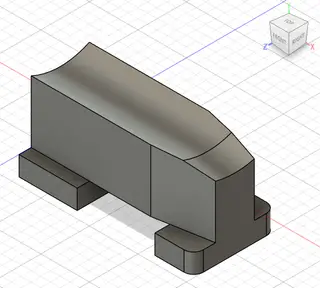

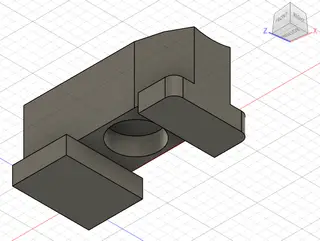

!!! NO COMMERCIAL USE !!! Lizenz & Urheberrecht / License & Copyright (CC BY-NC-SA 4.0) Titel: Notenständer Nutenstein passend für Thomann Alu Verwendung: Bei unserem Alu-Notenständer war der Klemmblock/Nutenstein gebrochen und damit wirkungslos. Der Notenständer an sich funktionierte noch tadellos. Mit diesem Teil kann der gebrochene Nutenstein ersetzt werden: Die Schraube muss dafür komplett herausgedreht werden der Nutenstein entfernt und (wichtig) das kleine Metallplättchen mit dem Gewinde für die Schraube in die Aussparung des Ersatz-Klemmblocks eingeschoben werden. Der unten erwähnte Magnet oder eine kleine Metallscheibe muss in den gedruckten Metallblock eingesetzt werden um die Kraft der Schraube gleichmäßig auf den Block zu verteilen (im Originalblock fehlt ein solches Element, was bei zu festem Anziehen der Schraube zum Bruch des Nutensteins führen kann). Sollte keine passende Scheibe verfügbar sein, darf die Schraube keinesfalls zu fest angezogen werden um ein erneutes Brechen zu verhindern. Spezifikationen: Abmessungen (HxBxT): 8,4mm x 18,0mm x 8,5mm Magnet/Metallscheibe: D5x1,4mm) Plastikgewicht: ca. 10g ) Die Packung der "G**EH Papers (grün)" hat einen solchen Magneten als Schließmechanismus - ca. 1,50€ pro Packung (ohne Gewähr) Funktion und Modell geprüft mit folgender Druckkonfiguration: Material: PLA Drucker: Anycubic Mega S Düsendurchmesser: 0,4mm Schichtdicke: 0,15mm Infill: 30% Honeycomb Wandlinien: 3 Feste Schichten: 5/5 (oben/unten) !!!Unbedingt Slicer-Ergebnis prüfen und ggf. "dünne Wand"-Einstellungen anpassen (Im Bereich des Metallplättchens gibt es nur eine Wandlinie, d.h. dort kann es bei unangepassten Einstellungen zu unterbrochenen Wänden kommen)!!! ==================================== ENGLISH: Title: Music Stand T-Nut (Slot Nut) – Compatible with Thomann Aluminum Stands Usage: On our aluminum music stand, the clamping block (T-nut) had broken, rendering it ineffective. The music stand itself, however, was still in perfect working order. This replacement part allows you to repair the broken T-nut: To do this, the screw must be completely removed, the broken T-nut extracted, and—importantly—the small metal plate containing the screw threads must be inserted into the corresponding recess within the replacement clamping block. The magnet mentioned below (or a small metal washer) must be inserted into the printed block to ensure the clamping force of the screw is distributed evenly across the block. (The original block lacks such an element, which can lead to the T-nut breaking if the screw is overtightened.) If a suitable washer is not available, it is absolutely critical not to overtighten the screw, in order to prevent the part from breaking again. Specifications: Dimensions (HxWxD): 8.4mm x 18.0mm x 8.5mm Magnet/Metal Disc: D5x1.4mm) Plastic Weight: approx. 10g ) The packaging for "G**EH Papers (green)" features such a magnet as its closing mechanism – approx. €1.50 per pack (unverified) Functionality and model verified using the following print configuration: Material: PLA Printer: Anycubic Mega S Nozzle Diameter: 0.4mm Layer Height: 0.15mm Infill: 30% Honeycomb Wall Lines: 3 Solid Layers: 5/5 (Top/Bottom) !!!It is absolutely essential to check the slicer preview and adjust "thin wall" settings if necessary (In the area where the metal disc sits, there is only a single wall line; consequently, unadjusted settings may result in gaps or breaks in the walls in this specific region)!!! Lizenz & Urheberrecht / License & Copyright (CC BY-NC-SA) Dieses digitale 3D-Modell und sein spezifisches Design sind mein geistiges Eigentum. Mit dem Download akzeptieren Sie die Bedingungen der Creative Commons CC BY-NC-SA Lizenz: - BY (Namensnennung): Sie müssen mich als Urheber nennen und einen Link zur Lizenz beifügen. - NC (Nicht-kommerziell): Sie dürfen das digitale Modell sowie die physisch gedruckten Objekte nicht für kommerzielle Zwecke verkaufen, vermieten oder damit direkt Geld verdienen. - SA (Weitergabe unter gleichen Bedingungen): Wenn Sie das Modell verändern, erweitern oder darauf aufbauen, müssen Sie Ihre Modifikationen unter exakt derselben Lizenz veröffentlichen. Jede kommerzielle Nutzung (z.B. Verkauf von Drucken oder Modellen) ist ohne meine ausdrückliche, schriftliche Genehmigung strengstens untersagt.
