NFC-Nabe für OpenPrintTag – Tag-Halter für 21 Filamentspulen

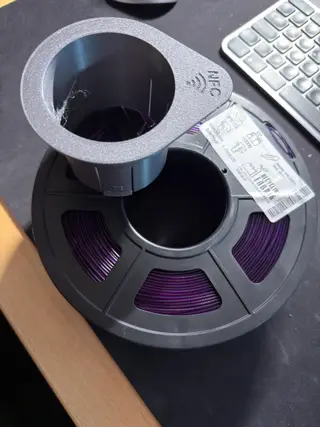

Du willst deine Filamentrollen mit OpenPrintTag-NFC-Tags versehen, aber nicht auf die Spule kleben? Diese Nabe steckt man einfach ins Spulenloch, bis sie hinten einrastet. Der NFC-Aufkleber sitzt in einer Tasche in der Lasche am Flansch und wird durch den Kunststoff hindurch gelesen. Ist die Rolle leer, kommt die Nabe samt Tag auf die nächste Spule. Remix von „OpenPrintTag SpoolAdapter Slim“ von philiip11 (https://www.printables.com/model/1610528, CC BY-SA). Danke für die tolle Vorlage! Die Naben der Vorlage sind unverändert übernommen. Neu sind: - Lasche mit Tasche für einen NFC-Aufkleber Ø 25 mm am Flansch, mit Fingernagel-Kerbe zum Herausholen

- 8 zusätzliche Spulen, die es in der Vorlage nicht gibt: selbst nachgemessen, nach dem Muster der Vorlage gebaut und gedruckt getestet

- Druckbare Rastlippe bei den neuen Naben: kurze gerade Haltekante plus 45°-Fase, dadurch kein großer Überhang

- Klemmrippen, damit die Nabe nicht im Loch wackelt

- Gravur am Flansch mit Marke, Lochdurchmesser und Spulenbreite, wie bei der Vorlage

Passende NFC-Tags NXP ICODE SLIX2, Ø 25 mm, selbstklebend (ISO 15693). Diese verwende ich: https://www.amazon.de/dp/B07GCBPBGR Die Tags lassen sich mit jeder OpenPrintTag-fähigen App beschreiben und mit dem Handy auslesen, zum Beispiel mit meiner iPhone-App „Filament Lager“. Welche Datei passt zu meiner Spule? Aus der Vorlage (Nabe unverändert, nur Lasche ergänzt): Datei Spule

nfc_nabe_prusament_1kg Prusament 1 kg (Pappspule)

nfc_nabe_prusament_2kg Prusament 2 kg (Pappspule)

nfc_nabe_recyclingfabrik_multispool Recyclingfabrik Multispool

nfc_nabe_addnorth_750g add:north 750 g

nfc_nabe_amazonbasics_3djake_addnorth_1kg AmazonBasics, 3DJake, add:north 1 kg

nfc_nabe_bambulab Bambu Lab

nfc_nabe_elegoo Elegoo

nfc_nabe_eryone Eryone

nfc_nabe_overture Overture

nfc_nabe_polymaker_panchroma Polymaker Panchroma

nfc_nabe_sunlu_gen2 Sunlu 2. Generation

nfc_nabe_sunlu_gen3 Sunlu 3. Generation

nfc_nabe_tinmorry Tinmorry

Neu (selbst gemessen und gedruckt getestet; Loch Ø / Spulenbreite): Datei Spule

nfc_nabe_extrudr_1kg Extrudr 1 kg (Kunststoffspule) – Ø 52,6 / 68,7 mm

nfc_nabe_extrudr_800g Extrudr 800 g – Ø 52,6 / 57,4 mm

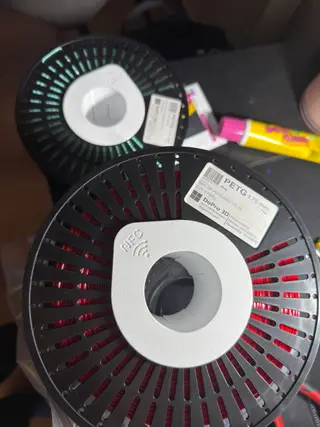

nfc_nabe_dopro3d DoPro 3D (Wechselspule) – Ø 54,7 / 68 mm

nfc_nabe_professional_lab Professional Lab – Ø 75 / 57,6 mm

nfc_nabe_creality_soleyin Creality Soleyin – Ø 55,5 / 58,9 mm

nfc_nabe_filament_pm Filament PM – Ø 52,6 / 76 mm

nfc_nabe_everloop Everloop – Ø 51,75 / 67 mm

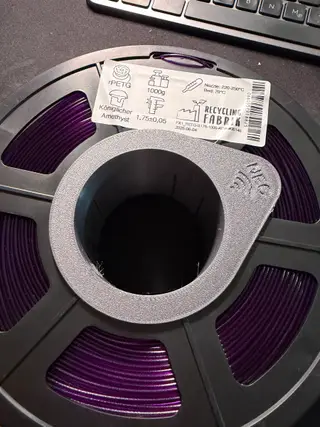

nfc_nabe_reuse_spule_73mm Reuse-Spule (Recyclingfabrik-Filament, ohne Aufdruck) – Ø 73 / 60 mm

Dazu nfc_chip_filamenttuete: ein flacher Chip (2 mm) für den Tag, wenn die Rolle in der Tüte oder Box liegt. Deine Spule ist nicht dabei? Miss Loch-Ø und Breite am Kern und schreib es in die Kommentare. Benutzung - Nabe drucken

- NFC-Aufkleber in die Tasche der Lasche kleben
