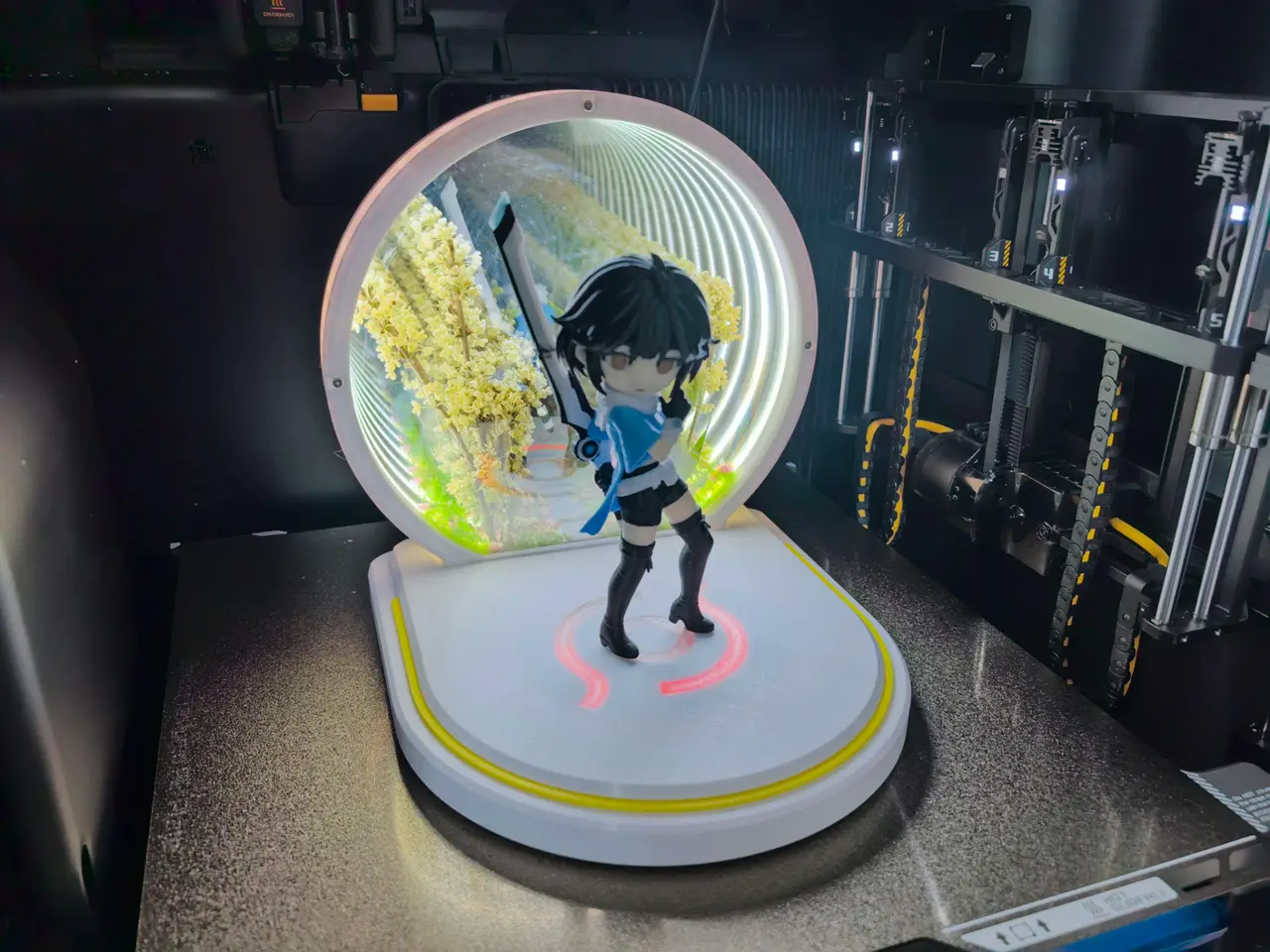

[米家]王者荣耀世界花海镜手办灯座

写在前面 本模型涉及3D打印、激光切割、电路焊接，本项目不需要软件刷写，但需要一定的动手能力，需阅读全文后考量自己是否能够完成再决定做

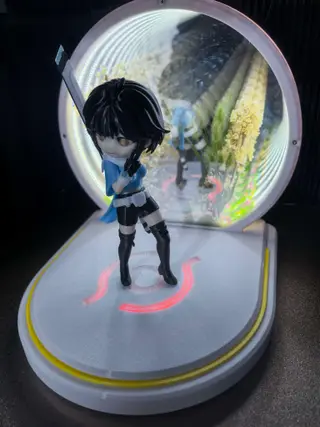

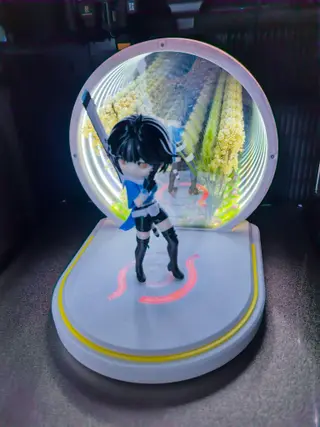

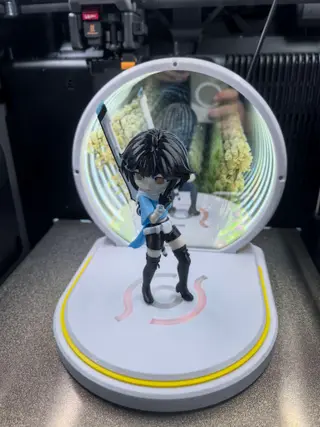

简介：一个能够米家控制的花海镜小夜灯及模型

本猿是做软硬件方面的工作，H2C买来接近半年，基本上都是做工程机械件，从来没有做过人物手办之类的模型，刚好有个活动，借此让机器也做一下这方面的模型，本模型的电路部分的主要设计思路偏小白化，尽可能的减少复刻难度，人物模型方面建议使用0.2喷嘴0.08层高打印单色后期上色能有更好的效果，图示的模型使用的是0.4喷嘴及5个智能热端，只适合H2C，花海镜部分需要使用拓竹R1进行切割，R1的dxf文件在附件，加工参数选择透明亚克力，请注意加工时请不要撕掉亚克力半透镜及单面镜的保护膜，避免激光反射损毁激光切割机，亦或是购买单面镜及半透镜时付费让店家帮忙加工

3D打印从无到有的过程与游戏相结合，使用花海镜制作模型底座， 有些类似传送门，身前是现实，身后是王者大陆

项目部分： 以下是完成本项目所需的物料表，物料表中的数量是最小需求数，像螺丝之类的可以多买，项目设计时，组装需要的工具是购买拓竹打印机时赠送的H1.5螺丝刀，本BOM表只是制作时我的购买途径，不是最低价格（我不是托），下面还有张电路部分的BOM，不要买漏了 名称规格数量链接 单面镜+半透镜3MM+3MM1亚克力银色半透镜双面镜轮胎茶几深渊镜千层镜板材有机玻璃镜面板-淘宝网 M2*6薄头六角螺丝M21金超304不锈钢薄头圆柱头内六角平尾自攻螺丝薄杯头螺钉M3M4M5M6-tmall.com天猫 M2*12薄头六角螺丝M21金超304不锈钢薄头圆柱头内六角平尾自攻螺丝薄杯头螺钉M3M4M5M6-tmall.com天猫 COB极窄5v灯带宽度5MM、5V1COB极窄12v灯带3mm自粘5v充电宝5mm超薄橱柜超亮嵌入式8mm软灯条-tmall.com天猫 USB转MX1.25供电线看清是转MX1.25 4P的就行，后边的长度看自己需要选择1usb转xh2.54/ph2.0/mx1.25/sh1.0触摸屏摄像头端子线主板连接线-tmall.com天猫 花海镜干花若干 胶水若干 硅胶防滑垫 1https://mobile.yangkeduo.com/goods.html?ps=vYJHV8U3Re

电路部分： 本项目的电路部分为了减少软件部分的编写烧录部分的操作，使用了成品模块，更方便小白（其实是当初买了一堆便宜的无资料米家模块，借此机会顺带研究一下） 但是makerworld不让上传pcb文件，这里放到立创开源广场[米家]王者荣耀世界花海镜手办灯座 - 立创开源硬件平台

而元件封装也选择的都是好焊接的大封装（0805及以上）

PCB是免费的，双层设计，阻焊的颜色也是可以随便选的，这里我找了个通过嘉立创免费打样PCB的教程免费PCB打样教程 | 嘉立创EDA教育与开源文档中心 本项目的PCB开源文件在附件 以下是除PCB外的的元件物料物料表，这里建议是直接通过我BOM的附件在嘉立创下单，不容易买到假货，通过上传BOM可以一键配单，另外可通过闲鱼或拼多多购买米家模块

本项目使用的是5V电路，元件耐压买5V以上的就行 名称封装数量链接 10uf电容C08052 10Ω电阻R08052 AMS1117-3.3VSOT-2231 1kΩ电阻R08054 MX1.25侧插4P针座CONN-TH_4P-P1.25_ZX-MX1.25-4PWZ1 5.1K电阻R08051 SN74LVC1G14DCKRSC-70-51 SK22D02L2开关SW-TH_XKB_SK22D02L21 100uF电容C12064 LED0805黄灯08057

名称封装数量链接 NTD3055L104T4GTO-2523

焊接PCB如果一点经验都没有，可以通过抖音或B站搜索相关教程，PCB在设计时选用了大封装，焊接上难度不大

以下是组装教程

1、将底座倒置，把PCB通过7颗M2*6螺丝固定在底座上

2、将图示的两个打印件及半透镜通过3颗M2*12螺丝固定，注意半透镜需要撕掉蓝膜，但蓝膜和亚克力之间的透明膜别撕，半透镜的镀层特别脆弱，纸巾擦拭或清洗都会导致镀层脱落，安装时半透镜的蓝膜方向要朝内（在观赏性面对自己的是反面，面对自己的是非蓝膜面）

3、将安装好的半透镜组件安装进底座的卡槽内

4、将COB灯带从图示孔中穿入，撕掉COB灯带的背胶，将灯带背胶顺着打印件的凹槽（图示箭头部分）贴好

5、灯带中间区域可以造景，也可以什么都不做，就是常规深渊镜的效果，我是通过干花和造景粉，营造花海的效果，镜前是现实世界，境后是王者大陆 造景完成后可以通过使用胶水点滴在干花等区域以达到固定的效果，请注意不要将胶水接触到镜子，会影响后期成像效果

6、将单面镜嵌入后盖，后盖与单面镜的接触区域可以加一些胶水固定

7、将单面镜组件安装到卡槽内，并使用三颗M2*12螺丝固定

8、使用九颗M2*12螺丝固定底盖与透镜组件，使用4颗M2*6螺丝固定线盖组件（红色的是M2*12,绿色的是M2*6）

9、将USB转MX1.25连接线接入PCB，连接5V适配器并打开开关

10、将硅胶防滑垫贴入底部凹槽中

11、下载米家，通电后点击左上角添加设备

12、点击雷士枝形灯

13、完成配置，即可愉快玩耍

模块自带智能场景、定时等操作，我是放电脑桌上当个小夜灯，平时没安全感，总担心床下有东西，眼前有光，心里才踏实，吃了不烧心

写在后面： 因为这个模块是自带调光的功能的，是PWM信号，在调整光强的时候有滴滴的声音是正常的，如果你通电后没有像我一样找到硬件，需要连续开关或拔插电源八次重置设备，如果还是没有反应，需要检查电路或者模块本身有问题，需要更换

当前制作时也遇到一些问题，例如我购买了三十多个模块，但是这个数量里却有八个不同的版本，功能都差不多，但焊接的间距、孔位都不一样，后期有时间我会看一下不同的模块之间有什么区别，设计一个通用的板底，目前大概率需要飞线连接模块，好在只需要四根线，难度不大，模块本身居然还有点发热，后续改进底座会加个微型风扇,底座目前能用，但导光部分还需要优化，太厚了，中间王者荣耀LOGO的发光区域不明显，我使用的是petg透明100填充

模型方面需要注意自己的模型收缩率，大部分地方我都留了余，但部分需要卡槽安装的地方如果你的模型收缩率大，可能需要打磨一部分
