Mini-Schraubstock
por Tomas Henecke en Printables

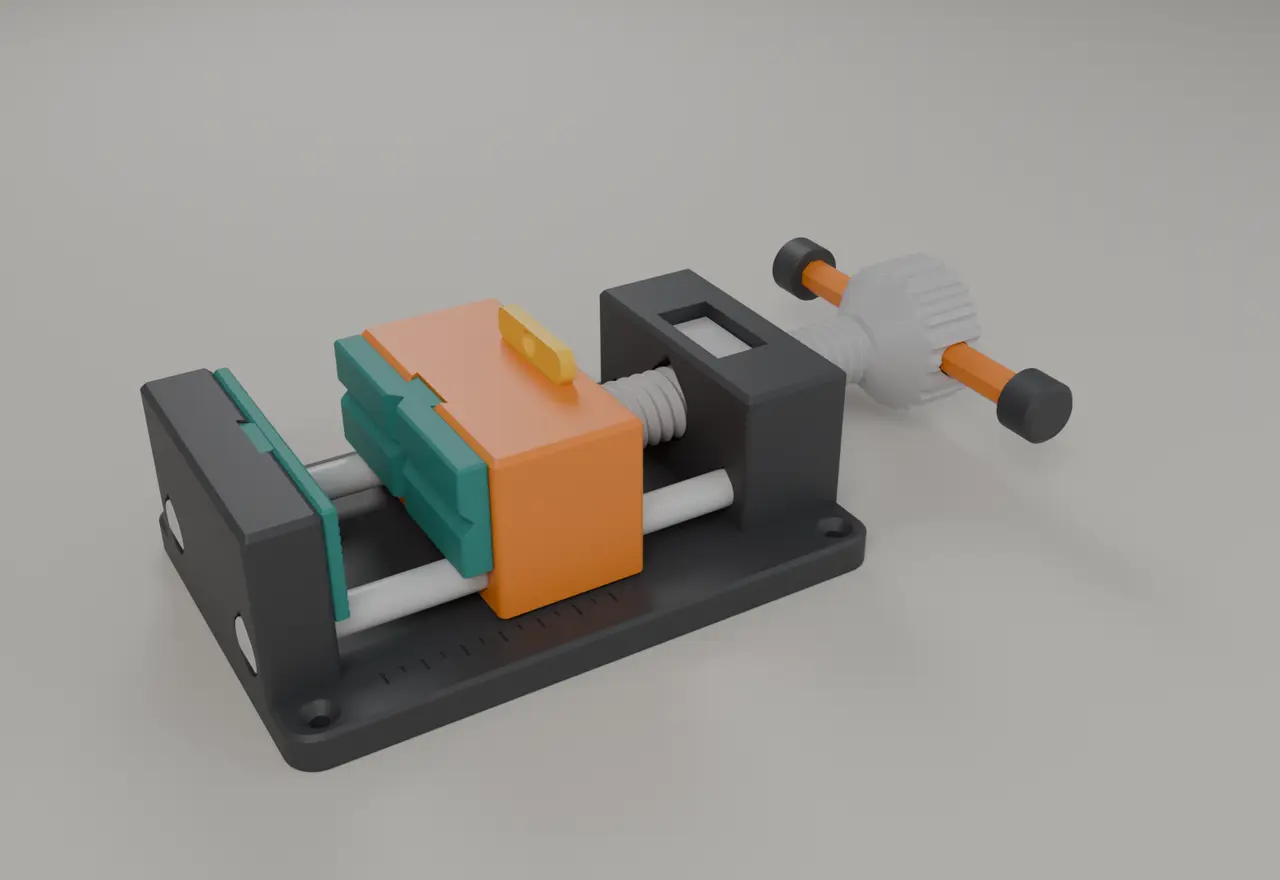

Ich habe dir einen Mini-Schraubstock für die Werkbank gebaut.
Licencia
Uso comercial permitidoPuedes imprimirlo, modificarlo y venderlo sin pedir permiso ni dar crédito.
Al descargar aceptas respetar la licencia y dar crédito a Tomas Henecke.
Archivos (10)
- Backeneinsatz_Prisma.stl STL · 23 KB
- Backe_beweglich.stl STL · 57 KB
- Endkappe.stl STL · 26 KB
- Backeneinsatz_Riffel.stl STL · 53 KB
- Knebel.stl STL · 3 KB
- Grundkoerper.stl STL · 177 KB
- Sicherungsgabel.stl STL · 24 KB
- Spindelmutter.stl STL · 1,8 MB
- Fuehrungsstange.stl STL · 28 KB
- Spindel.stl STL · 13,2 MB
- Categoría
- Herramientas
- Formatos
- STL
- Descargas
- 140
- Publicado
Sobre este modelo

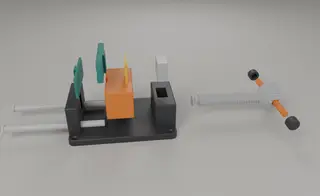

Zusammenbauen: - Mutter von oben in die Tasche im hinteren Block stecken.
- Bewegliche Backe zwischen die Blöcke stellen und beide Führungsstangen von vorn durchschieben.

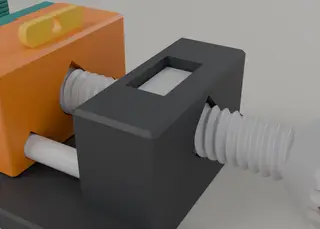

- Spindel von hinten einschrauben und die Sicherungsgabel von oben einstecken.
- Knebel durch den Drehknopf schieben und die Endkappen aufkleben.
- Backeneinsätze einschieben und den Schraubstock auf der Werkbank festschrauben oder mit einer Zwinge festklemmen.
Geprüft - Kein Teil braucht Stützmaterial. Waagerechte Löcher sind tropfenförmig, das Gewinde hat 45°-Flanken.
- Alle Teile greifen ohne Überschneidung ineinander, das habe ich zugeklappt, halb offen und ganz offen nachgerechnet.
- Zwischen Spindel und Mutter bleiben 0,28 mm Luft.
- Das größte Teil misst 160 × 110 mm und passt auch auf kleine Drucker mit 180-mm-Bett.
