Magnetischer Kabelhalter – minimalistisch, für 2 Ladekabel (Apple Watch + iPhone) / Minimal Magnetic Cable Holder

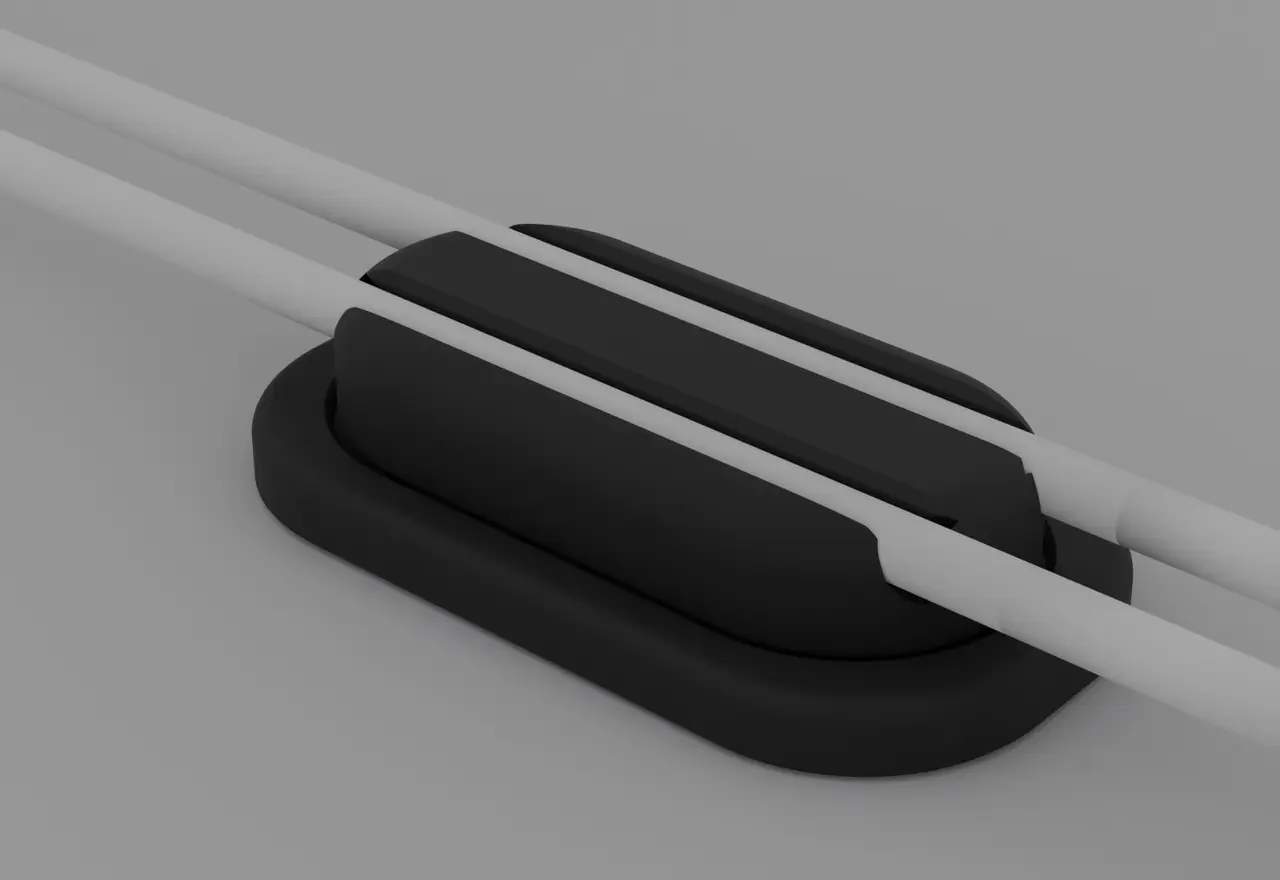

Beschreibung (Deutsch) Ich wollte am Nachttisch etwas Schlichtes für mein Apple-Watch- und mein iPhone-Kabel. Steckt man das Gerät ab, sollen die Kabel nicht auf den Boden rutschen. Herausgekommen ist ein flacher Clip in Kieselform. Die Kabel rasten oben ein, unten sitzen zwei kleine Magnete, und der Clip dockt an einer dünnen Station an. Die Station klebt oder schraubt man fest. Features - Clip 34 × 16 × 6,2 mm mit abgerundeten Kanten, Magnete unsichtbar von unten eingesetzt

- Zwei parallele Kabelkanäle mit Schnapp-Öffnung und kleiner Einführschräge. Das Kabel klickt ein und bleibt drin.

- Kanalenden leicht trichterförmig, damit das Kabel nicht scharf abknickt

- Zwei Kanalgrößen: - Kanal 3.3 (Ø 3,3 mm, Schlitz 2,7 mm): passt bei mir perfekt für die Apple-Kabel (empfohlen)

- Kanal 3.0 (Ø 3,0 mm, Schlitz 2,4 mm): für besonders dünne, geflochtene Kabel um 2,8 mm

- Station 40 × 22 × 3,4 mm mit 0,6 mm tiefer Mulde in Clip-Form (0,25 mm Luft je Seite). Der Clip findet beim Andocken automatisch seinen Platz.

- Magnet auf Magnet, ohne Kunststoff dazwischen, dadurch fester Halt trotz kleiner Magnete

- Der Clip passt in beiden Richtungen auf die Station

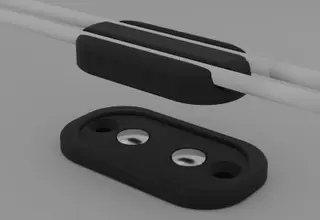

- Zwei Stationen: glatt für Klebeband (VHB) oder mit 2 Senklöchern zum Schrauben

- Teststück für die Kanal-Passung und den Magnetsitz

Benötigte Hardware - 4 × Neodym-Magnet 6 × 2 mm (2 im Clip, 2 in der Station)

- Station glatt: ein Stück doppelseitiges Klebeband (z. B. 3M VHB), ca. 35 × 18 mm

- Station mit Löchern: 2 Senkkopfschrauben 3–3,5 mm, Kopf max. 6 mm (die Schrauben liegen unter dem Clip und sind nicht zu sehen)

- Optional: ein Tropfen Sekundenkleber pro Magnet

Druckeinstellungen - Material: PETG (PLA geht auch)

- Schichthöhe: 0,15 mm empfohlen (0,2 mm geht auch)

- Ohne Support, Infill 15–20 %, 2–3 Perimeter

- Ausrichtung wie in den Dateien: - Clip flach mit der Magnetseite auf dem Bett, dann ist die sichtbare Oberseite mit den Kanälen sauber

- Station mit der flachen Rückseite nach unten

- Die Schnapp-Lippen der Kanäle stehen nur ca. 0,3 mm über und drucken ohne Stützen.

- Meine Zeiten (CORE One, 0,4 mm, PETG, 0,15 mm): - alle Teile zusammen ca. 34 min / 11,5 g

- nur Clip 3.3 + glatte Station ca. 14 min / 4,3 g

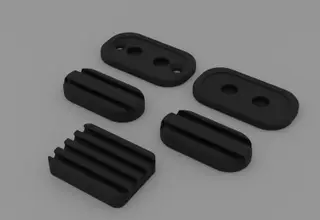

Tipp: zuerst das Teststück drucken Das Teststück hat vier Kanäle. Die Punkte an der Stirnseite zeigen die Variante: - 1 Punkt = 3,0 / Schlitz 2,3

- 2 Punkte = 3,0 / 2,5

- 3 Punkte = 3,3 / 2,6

- 4 Punkte = 3,3 / 2,8

Dazu kommen zwei Magnettaschen, Ø 6,3 mm (Seite ohne Punkte) und Ø 6,1 mm (Seite mit Punkten). So siehst du in 10 Minuten, welcher Kanal mit deinen Kabeln am besten einrastet und wie stramm die Magnete auf deinem Drucker sitzen. Die Taschen im Clip und in der Station sind Ø 6,3 × 2,2 mm mit 0,35 mm Einführfase. Einbau und Polarität - Clip: Zwei Magnete aufeinanderschnappen lassen und die Oberseite mit einem Stift markieren. Den oberen abnehmen, umdrehen, wieder aufsetzen und die neue Oberseite ebenfalls markieren. Beide markierten Seiten haben jetzt denselben Pol. Beide Magnete mit der markierten Seite nach unten bündig in den Clip drücken. Nebeneinander stoßen sie sich leicht ab, also fest eindrücken oder mit einem Tropfen Kleber sichern.

- Station: Einen Magnet unten an einen Clip-Magnet schnappen lassen und die jetzt außen liegende Seite markieren. Diesen Magnet mit der markierten Seite nach unten in die Station drücken. Beim zweiten genauso.

- Kontrolle: Der Clip muss in beiden Richtungen anziehen. Stößt er ab, sitzt ein Magnet falsch herum.

- Station mit VHB aufkleben oder anschrauben, Kabel in die Kanäle klicken, fertig.
