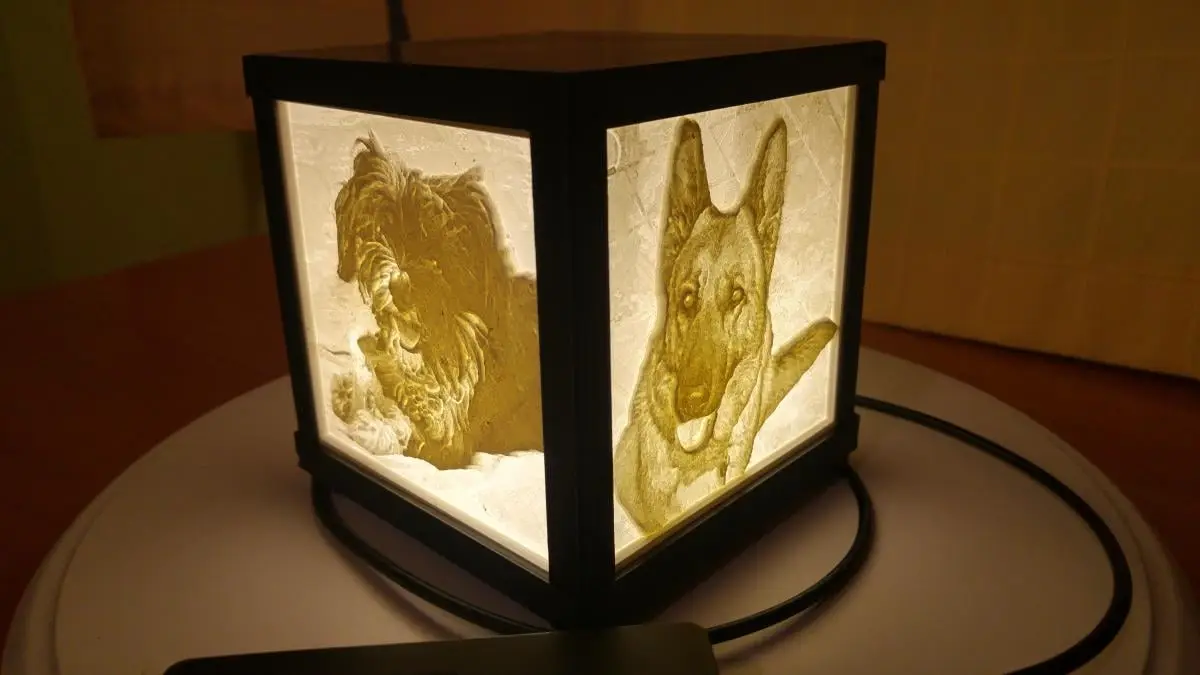

Litophane lamp

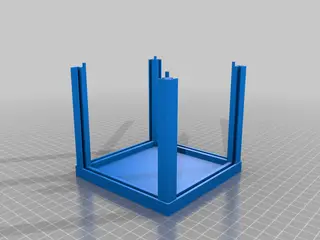

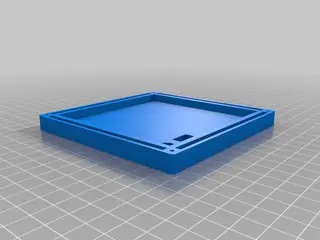

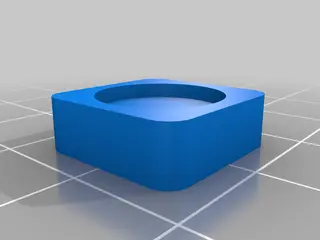

(en castellano más abajo) Structure for a 4 litophane lamp. 2021-04-12 updated: added switch photo 2020-04-01 updated: added a new cover without switch holes. 2018-12-18 updated: added a foot object. It's designed for 4 96x96x3mm litophanes. You can generate the litophanes using http://3dp.rocks/lithophane/ or any software (cura will do it fine) I use Cura for printing litophanes. Just drop your jpg file and set a 0,3mm base, 2,7mm height and "darker is higher". Print at 0.1mm layer height and 100% infill. I usually preprocess the pictures (delete or soften the background, increase contrast, convert to B&W) and draw a 3mm black frame around the photo to get a thick border in the litophane, so I get a 90x90 picture with 3mm frame around -> 96x96mm litophane. Feet (pata_15x15) are glued to the base. Add one of those "adhesive glue dots" For lighting I use a 1w led, or a 50cm led strip. Link for the switch: https://www.ebay.es/itm/5x-Interruptor-de-encendido-apagado-AC-250-V-3A-2-Pin-ON-OFF-i-o-SPST-Snap/254290026075?hash=item3b34ddde5b:g:kjoAAOSw~hZeEcCE (SPANISH:) Estructura para una lámpara con 4 litofanías. actualizado 2021-04-12 - añado foto del interruptor actualizado 2020-04-01 - añadido modelo te tapa sin interruptor. actualizado 2018-12-18 - añadido modelo de pata. Está diseñada para cuatro litofanías de 96x96x3mm. Puedes generarlas usando http://3dp.rocks/lithophane/ o cualquier software (cura lo hace bien) Yo uso Cura para hacer las litofanías. Simplemente abrir una imagen jpg, y configurar con 2.7mm de altura, 0.3mm de base y seleccionar "darker is higher". Imprimir a 0.1mm de altura de capa y 100% de relleno. Normalmente preproceso las fotos (borrar o difuminar el fondo, subir contrastes, pasar a blanco y negro) y le dibujo un marco de 3mm alrededor de la foto de 90x90mm, con lo que quedaría una foto de 96x96mm. El marco negro en la litofanía quedará como un marco grueso, dando rigidez a la foto. Para iluminar uso un led de 1w o una tira de leds de 50cm. OJO: No usar nada que se pueda calentar mucho. La tapa tiene un hueco para el interruptor: https://www.ebay.es/itm/5x-Interruptor-de-encendido-apagado-AC-250-V-3A-2-Pin-ON-OFF-i-o-SPST-Snap/254290026075?hash=item3b34ddde5b:g:kjoAAOSw~hZeEcCE (interruptor estándar de 10x15mm. El hueco mide 13.5 x 8.5mm) Las patas (imprimir 4) se pegan a la base con superglue y les pongo una "gota de silicona adhesiva" de las que venden para proteger las puertas de armarios.
