Klappbarer Magnet-Türhalter – hält die Tür offen, klappt weg wenn nicht gebraucht / Foldable Magnetic Door Holder

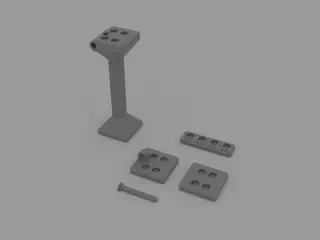

Beschreibung (Deutsch) Unsere Tür soll offen bleiben, ohne gegen die Wand zu knallen und ohne Keil am Boden. Darum hab ich einen Halter gebaut, der an der Wand sitzt und einen klappbaren Arm hat. Klappt man den Arm hoch, rastet er an der Wandplatte magnetisch waagrecht ein. Die Tür dockt mit einer kleinen Gegenplatte magnetisch am Armende an und bleibt so offen stehen. Braucht man ihn nicht, klappt man den Arm einfach nach unten. Features - Wandplatte (A) 30 × 30 × 4,5 mm mit Scharnier, 4 Magnete

- Klappbarer Arm 91 mm, Vierkant 10 × 10 mm mit gefasten Kanten, quadratische Köpfe 30 × 30 mm mit Pyramiden-Übergängen, 4 + 4 Magnete

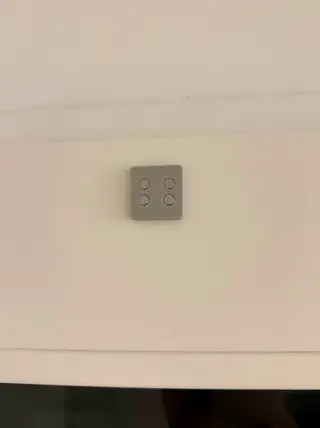

- Türplatte (B) 30 × 30 × 4,5 mm, 4 Magnete, klein und unauffällig

- Scharnier mit Stift Ø 4 × 30 mm. Der Stift sitzt in der Wandplatte stramm und dreht sich im Arm frei.

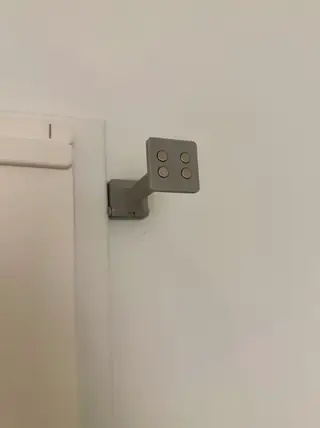

- Ausgeklappt halten 4 + 4 Magnete den Arm waagrecht an der Wandplatte, die Wandplatte selbst stoppt ihn nach oben.

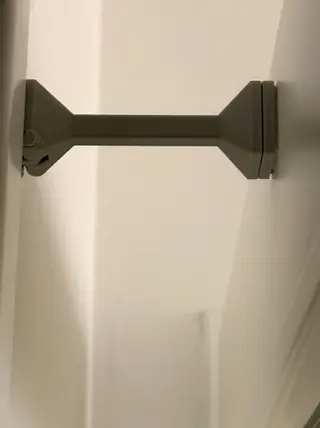

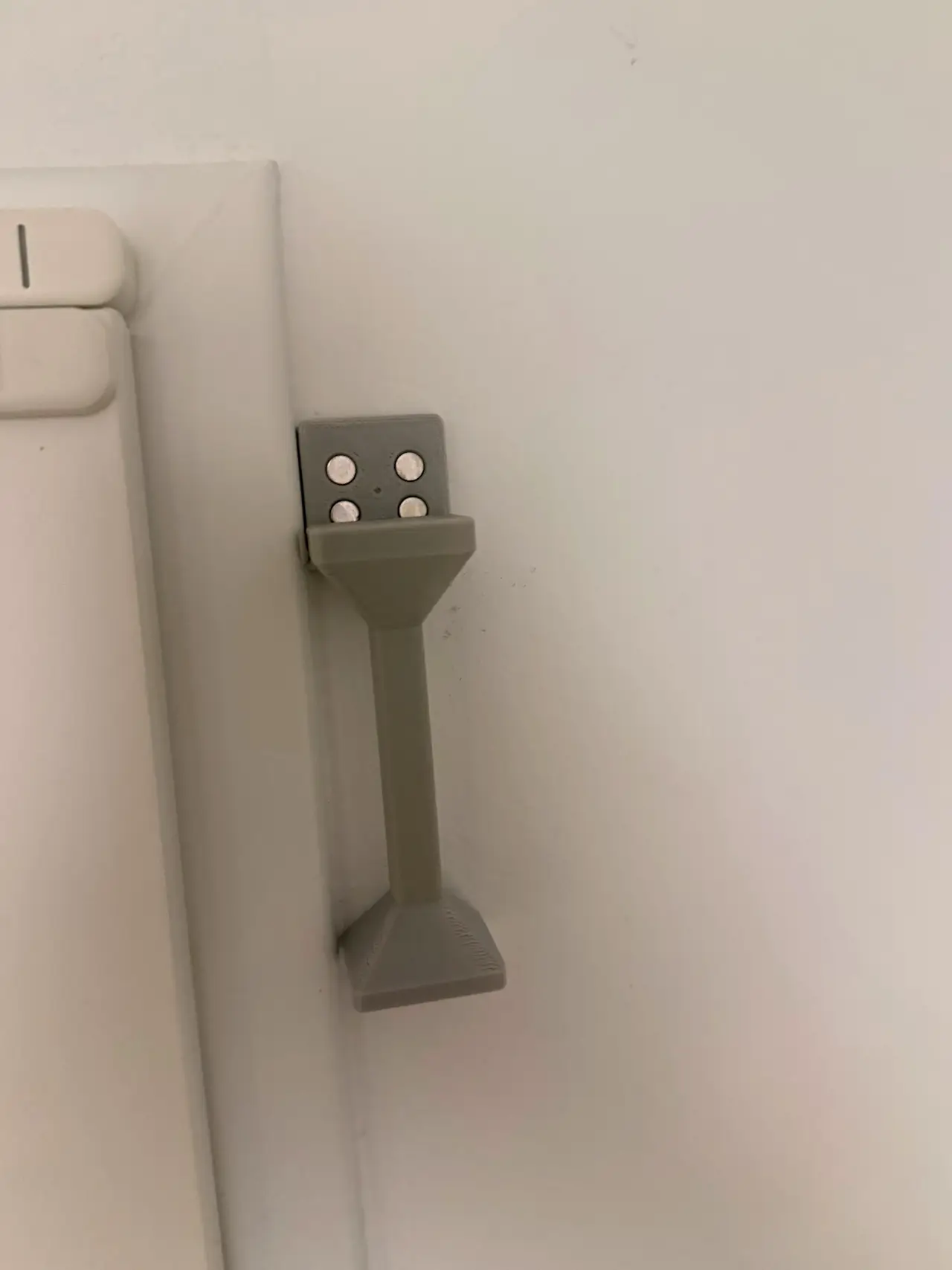

- Eingeklappt hängt der Arm nach unten und lehnt ab etwa 93° an der Wand.

- Abstand Wand bis Türblatt: 100 mm (ohne Klebeband gerechnet)

- Alle Teile drucken ohne Support, die Stiftlöcher haben Tropfenform.

- Toleranztest mit Taschen Ø 6,1 / 6,2 / 6,3 / 6,4 mm

Benötigte Hardware - 16 × Neodym-Magnet 6 × 2 mm: 4 in der Wandplatte, 4 am Scharnierende des Arms, 4 am freien Armkopf, 4 in der Türplatte

- Doppelseitiges Klebeband (z. B. 3M VHB) für Wand- und Türplatte, je ca. 28 × 28 mm

- Optional: Sekundenkleber für die Magnete, ein Filzpunkt am Armkopf bei empfindlicher Wandfarbe

Druckeinstellungen - Material: PLA oder PETG

- Schichthöhe: 0,15–0,2 mm (mein Druck: 0,2 mm, PLA)

- Ohne Support, 15–20 % Infill, 3 Perimeter für den Arm

- Ausrichtung wie im Projekt: - Wand- und Türplatte flach mit der Rückseite nach unten

- Arm stehend: freier Kopf (mit Punkt) auf dem Bett, Scharnierende oben

- Stift liegend (unten leicht abgeflacht)

- Arm und Stift haben eine kleine Auflagefläche. Ein Brim nur für diese beiden Teile schadet nicht.

- Alle Teile auf einer Platte: ca. 1 h 13 min, 21 g (CORE One, 0,4 mm, PLA, 0,2 mm)

Magnettaschen und Toleranz Die Taschen sind Ø 6,2 × 2,2 mm mit 0,4 mm Einführfase. Druck am besten zuerst den Toleranztest: Dann siehst du, welcher Durchmesser auf deinem Drucker stramm hält. Polarität (wichtig!) - Punkt = Nordpol außen: Wandplatte (A) und freier Armkopf haben einen kleinen Punkt.

- Keine Markierung = Südpol außen: Scharnierende des Arms und Türplatte (B)

- So trifft immer eine Fläche mit Punkt auf eine ohne Punkt.

- Magnete vorher markieren: Zwei Magnete zusammenschnappen lassen, die Außenseiten markieren, dann sortieren. Alle 4 Magnete eines Teils müssen mit demselben Pol nach außen zeigen.

- Vor dem Kleben testen, ob sich die Teile wirklich anziehen.

Ausrichtung der Türplatte Die 4 Magnete sitzen im Raster 14 × 9 mm, also nicht quadratisch. Die Türplatte hält deshalb nur richtig, wenn die 14-mm-Reihe waagrecht liegt, genau wie am Armkopf. Um 180° gedreht geht auch, um 90° verdreht hält sie deutlich schwächer. Einbau - Magnete einpressen, Polarität wie oben. Bei Bedarf mit einem Tropfen Kleber sichern.

- Die Scharnierrolle des Arms über den Lappen der Wandplatte schieben. Dann den Stift von der Seite durch Rolle und Lappen drücken, bis der Kopf anliegt. Ab der Mitte geht es stramm.

- Wandplatte mit VHB an die Wand kleben, auf der Höhe, wo die geöffnete Tür anliegen soll.

- Mein Trick für die Türplatte: Die Türplatte an den Armkopf andocken lassen, Schutzfolie vom VHB abziehen, den Arm waagrecht einrasten und die Tür dagegen drücken. So klebt die Türplatte automatisch an der richtigen Stelle und richtig ausgerichtet.

- VHB ein paar Stunden aushärten lassen, bevor die Tür daran hängt.
