Kimono com faixas editáveis

Troféu de Jiu-Jitsu Personalizável – Kimono com Faixa Removível e Suporte de Graduações

Personalize com quantas faixas quiser no suporte de faixas.

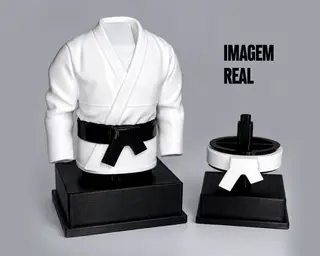

Troféu modular de Jiu-Jitsu: kimono de 14 cm com faixa encaixável e um suporte para exibir todas as faixas da trajetória do atleta. Sem cola, tudo por encaixe.

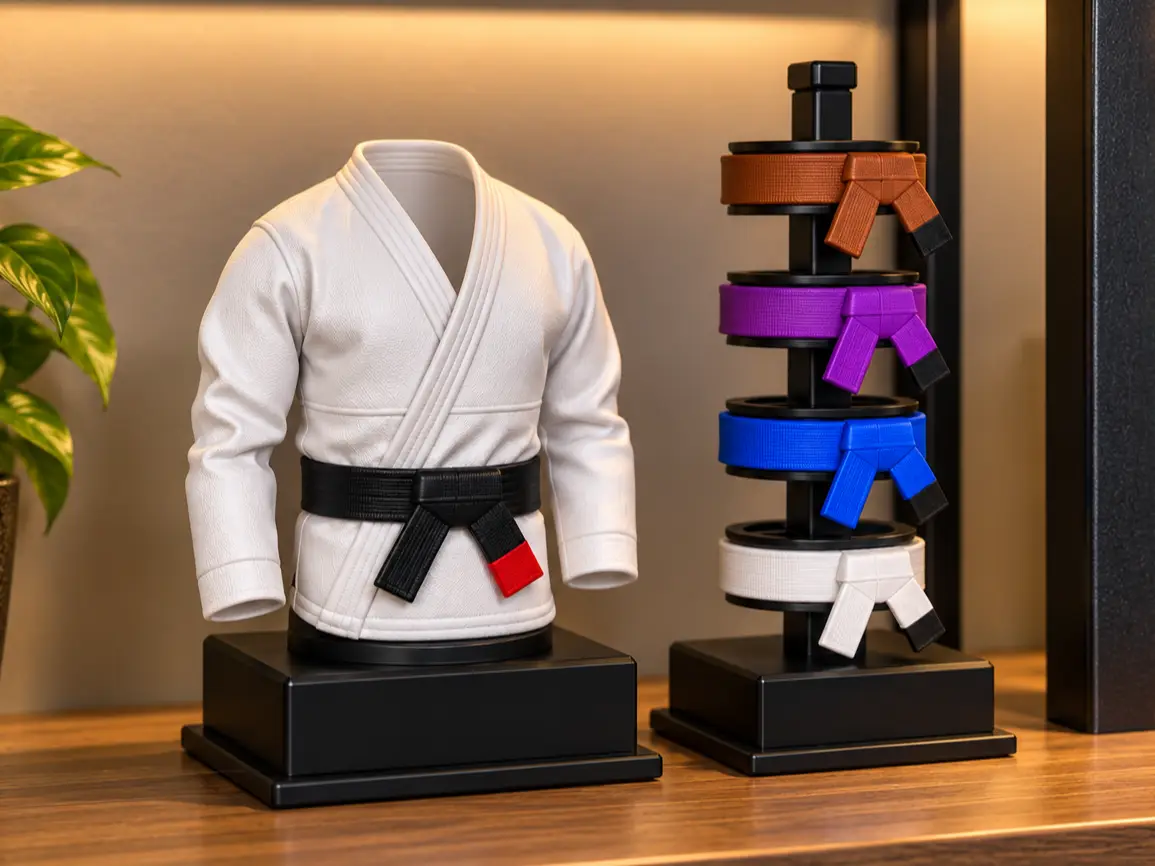

Descrição do projeto Um troféu feito para contar a história de cada atleta. O kimono, com 14 cm de altura na base, recebe a faixa da graduação atual. Ao lado, um suporte modular guarda as faixas já conquistadas, empilhadas uma sobre a outra. A faixa sai do kimono e entra no suporte, e vice-versa: quando o atleta trocar de graduação, é só mudar a faixa de lugar. Cada faixa é impressa na cor da graduação (branca, azul, roxa, marrom, preta…), e a tarja vem separada para marcar a cor da ponta. Destaques:

- 100% encaixe: sem cola e sem parafuso

- Faixa em duas metades (frente com nó e trás), que fecham com travas em volta da cintura

- Suporte modular: imprima quantos módulos quiser, um para cada faixa

- Encaixes calibrados para FDM com bico de 0,4 mm

- Base sem plaquinha de nome, para você personalizar com uma placa impressa à parte, gravada ou adesivada

- Projeto do Bambu Studio já com as placas separadas por cor para a A1 com AMS lite

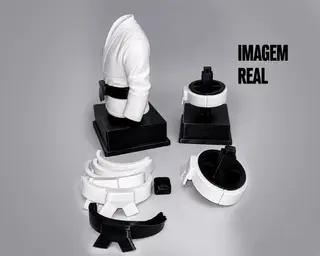

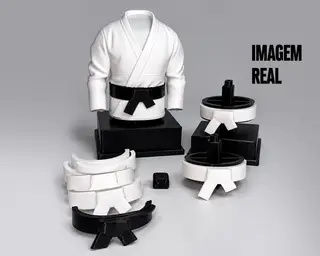

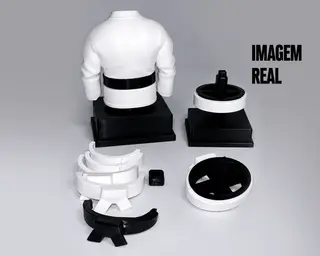

Peças PeçaQtdDescrição P1 – Kimono1A peça principal: kimono com gola e lapelas em relevo e a saia continuando abaixo da faixa. Tem um encaixe quadrado embaixo para a base. Medida: 103 × 53 × 102 mm. P4 – Base do Kimono1Base retangular com rebaixo para assentar a barra do kimono e pino central de encaixe. Medida: 91 × 75 × 46 mm. P3 – Faixa Frente1 por faixaMetade da frente, com o nó e as pontas. Imprime de cabeça para baixo, sem suporte. P3 – Faixa Trás1 por faixaMetade de trás. Fecha com a frente por travas laterais. P3b – Tarja1 por faixaPonta colorida da faixa. Imprime deitada, com a face visível para cima. P5 – Base do Suporte1Base do suporte de faixas, com pino para o primeiro módulo. Medida: 71 × 59 × 45 mm. P2 – Módulo do Suporte1 por faixa exibidaMódulo empilhável: cada um segura uma faixa e encaixa no módulo de baixo. Medida: 54 × 40 × 40 mm. P2b – Tampa1Arremate do topo do suporte. Imprime de cabeça para baixo.

Placas de impressão (projeto do Bambu Studio) PlacaConteúdoMaterialTempo aprox. 1Kimono + tarjaPETG branco6h43 2Bases, módulo, tampa e 1 faixaPLA preto6h31 38 faixas completas (frente + trás)PETG branco5h13

Configurações recomendadas

- Impressora: testado na Bambu Lab A1 com bico de 0,4 mm

- Perfil: 0.12mm High Quality

- Kimono: camada de 0,12 mm, 3 paredes, suporte em árvore só apoiado na mesa (não entra no encaixe)

- Faixas: camada de 0,12 mm, 4 paredes, sem suporte

- Bases, módulo e tampa: camada de 0,16 mm, 3 paredes e passar ferro (ironing) no topo, para o acabamento liso

- Borda (brim): 6 mm nas peças pretas, para evitar empenamento

- Placa: texturizada PEI

Montagem

- Encaixe o kimono no pino da base (P4). Ele entra justo, sob pressão.

- Abrace a cintura do kimono com a faixa: frente de um lado, trás do outro, e pressione até travar.

- Encaixe a tarja na ponta da faixa.

- Para o suporte: P5 embaixo, empilhe os módulos (P2) e finalize com a tampa (P2b).

- Para guardar uma faixa no suporte, abra as duas metades e feche-as em volta de um módulo.

Dicas

- Os encaixes são justos de propósito: 0,10 mm de folga nos pinos e 0,15 mm na faixa. Calibre o fluxo antes. Se algum pino ficar apertado, lixe levemente o pino, não o furo.

- O PETG pode sair um pouco mais "gordo" que o PLA. Teste o kimono na base antes de forçar.

- Lave a placa com água e detergente antes das peças pretas. Isso ajuda muito na aderência.
