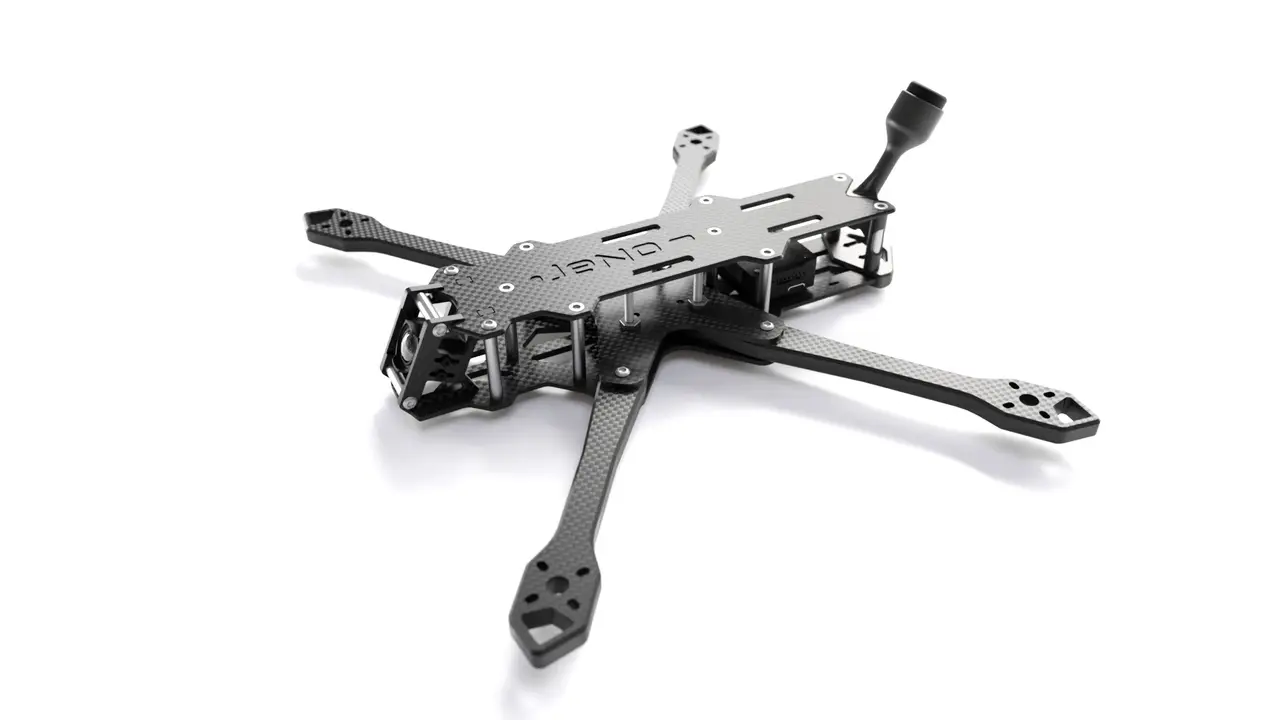

JeNo 7" Drone Frame

🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧 La mise à jour pour le O4 Pro est globalement terminée. Il ne manque que les mises à jour des supports d'Action Cam qui devraient arriver prochainement, ainsi que les TPU soft mount pour le O4 Pro. 🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧🚧 [English version on Github] Version actuelle : 1.1.1 (cf. changelog en bas de page) L'essentiel en quelques points :

Solidité et rigidité (bras de 6 ou 8 mm) Conçu comme un vrai 7", et non une adaptation d'un 5" Performances de vol excellentes, facile à tuner Géométrie Wide-X Parfaite intégration de la caméra du DJI Air Unit O3 ou O4 Pro Conçu pour : DJI Vista/AU O3/AU O4 Pro, WalkSnail, HDZero, Analogique Châssis et entretoises invisibles dans le retour vidéo, avec toutes les caméras du marché Stack découplée des bras Maintenance facile : 3 vis à retirer pour changer un bras Spacieuse (30 mm de hauteur dans le bus) Personnalisable (épaisseur des bras, camera plates)

1. Présentation Forte du succès des JeNo 5.1-6" et 3-3.5", la gamme JeNo s'agrandit avec cette nouvelle déclinaison en 7-8". On reste dans l'esprit JeNo, avec un châssis versatile qui conviendra parfaitement pour un usage Long Range, cinématique et même Freestyle, grâce à sa solidité et son comportement en vol. A noter l'arriver récente du JeNo Pocket (2.5") pour le O4 Lite notamment. L'offre Open Source étant assez pauvre en 7", à plus forte raison pour du O3/O4 Pro, on a voulu proposer à la communauté une nouvelle option solide répondant à différents besoins, tout en restant dans la "philosophie JeNo" : - Black Box clean, pour un tune plus simple

- Modularité, avec des bras de 8mm (ou 6mm avec renforts) et un vaste choix de camera plates : - Classic a 25°

- High tilt à 40°

- Ciné avec FOV clean en « Wide » / tilt a 25° (hard ou soft)

- Ciné avec FOV clean en « Wide » / tilt a 40°

- Châssis et entretoises invisibles dans le retour vidéo avec toutes les caméras

- FOV 100% dégagé en O3/O4 Pro avec les camera plates ciné (ni châssis, ni hélices)

- Géométrie Wide X, pour un meilleure feeling en vol

- Bus confortable pour des lipos jusqu’à plus de 6S / 3000 mah (+140mm de dispo)

Enfin, ce châssis ayant été conçu par des membres de la communauté WE are FPV, le logo “WaF” est gravé sous la bottom plate (libre à vous de le garder ou non). Retrouvez nous sur le forum WAF dans le topic officiel du JeNo 7” pour en discuter. 2. Spécifications Géométrie Wide-X

Tailles d'hélices 7"

Poids 248 à 260 g selon les options, avec la visserie

Bras 6 (avec renforts de 4mm) ou 8 mm

Hauteur du bus 30 mm

Hauteur de la stack 19.5 à 21.5 mm selon les bras

Bottom plate 3 mm

Middle plate 2.5 mm

Top plate 2.5 mm

Camera plates 3 mm

Entraxe moteurs 16-19 mm

Camera 20 mm (DJI), Micro, Nano. FOV dégagé. Ajustable.

Stack centrale 30.5 mm x 30.5 mm et 20 mm x 20 mm

Stack arrière 20 mm x 20 mm et 25 .5 x 25.5 mm

VTX Supportés Analogique, DJI Vista, DJI Air Unit O3/O4 Pro, WalkSnail, HDZero…

Passage de sangle Oui

3. Versions et fichiers 3.1 Versioning Vous trouverez en début de description la version actuelle du châssis et en fin de page, tout l'historique des modifications. Nous ne pouvons que vous recommander de toujours faire découper la dernière version pour être sûr de profiter des dernières optimisations. Le format du numéro de version est le suivant : <Version majeure>.<Version mineure>.<Révision> exemple : 1.3.2 - Révision : ce numéro est incrémenté en cas de modifications peu importantes et sans conséquences

- Version mineure : ce numéro est incrémenté en cas de modifications peu importantes mais cassant potentiellement la compatibilité avec certains TPU

- Version majeure : ce numéro est incrémenté en cas de modifications importantes cassant la compatibilité au niveau du carbone
