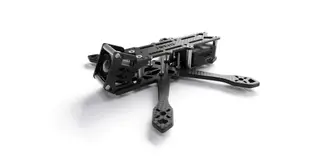

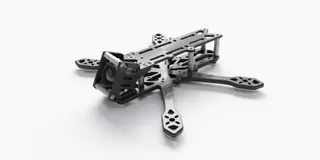

JeNo 3"/3.5" Drone Frame

[English version on Github] [Dispo chez Drone FPV Racer (lient affilié)] Version actuelle : 1.2.1 (cf. changelog en bas de page) L'essentiel en quelques points :

Solidité et rigidité Performances de vol excellentes, facile à tuner Géométrie Wide-X Parfaite intégration de la caméra du DJI Air Unit O3 ou O4 Pro Softmount possible de la caméra pour une bonne stabilisation Gyroflow Conçu pour : DJI Vista/AU O3/AU O4 Pro, WalkSnail, HDZero, Analogique FOV 100% dégagé : Châssis, entretoises et hélices invisibles dans le retour vidéo, avec toutes les caméras du marché. Stacks 20x20 et AiO (axée ou à 45°) Personnalisable (poids, taille, camera plates, unibody ou pas)

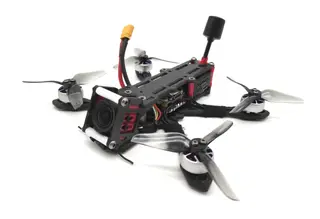

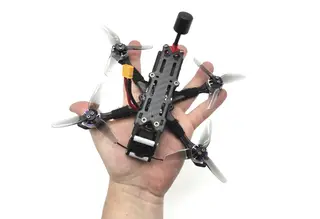

1. Présentation Le succès du JeNo 5.1" nous a poussé à lui développer un petit frère, en 3 et 3.5". Cette frame sera donc aussi à l'aise en Freestyle qu'en prise de vue cinématique. Une déclinaison du JeNo en 7" existe également ainsi qu'un JeNo Pocket au format 2.5", pour le O4 Lite notamment. Sur un 5" et plus, on peut être tenté de garder une Action Cam, alors que sur une machine compacte et légère, les DJI O3/O4 Pro révèlent tout leur potentiel. La conception d'une frame de cette taille a finalement été plus délicat que prévu : - Le poids est crucial

- La solidité et la rigidité restent des points capitaux

- L'électronique est plus exotique : stack 20x20 avec FC et ESCs séparés, AiO droite ou à 45°, fixation de la stack en M2 ou M3…

- La faible inertie de ce format rend le gyro de la caméra du O3/O4 Pro très sensible, la tolérance aux vibrations est beaucoup plus faible qu'en 5"

- Un FOV dégagé : pas d'entretoise, de châssis, ni d'hélices visibles dans le retour FPV

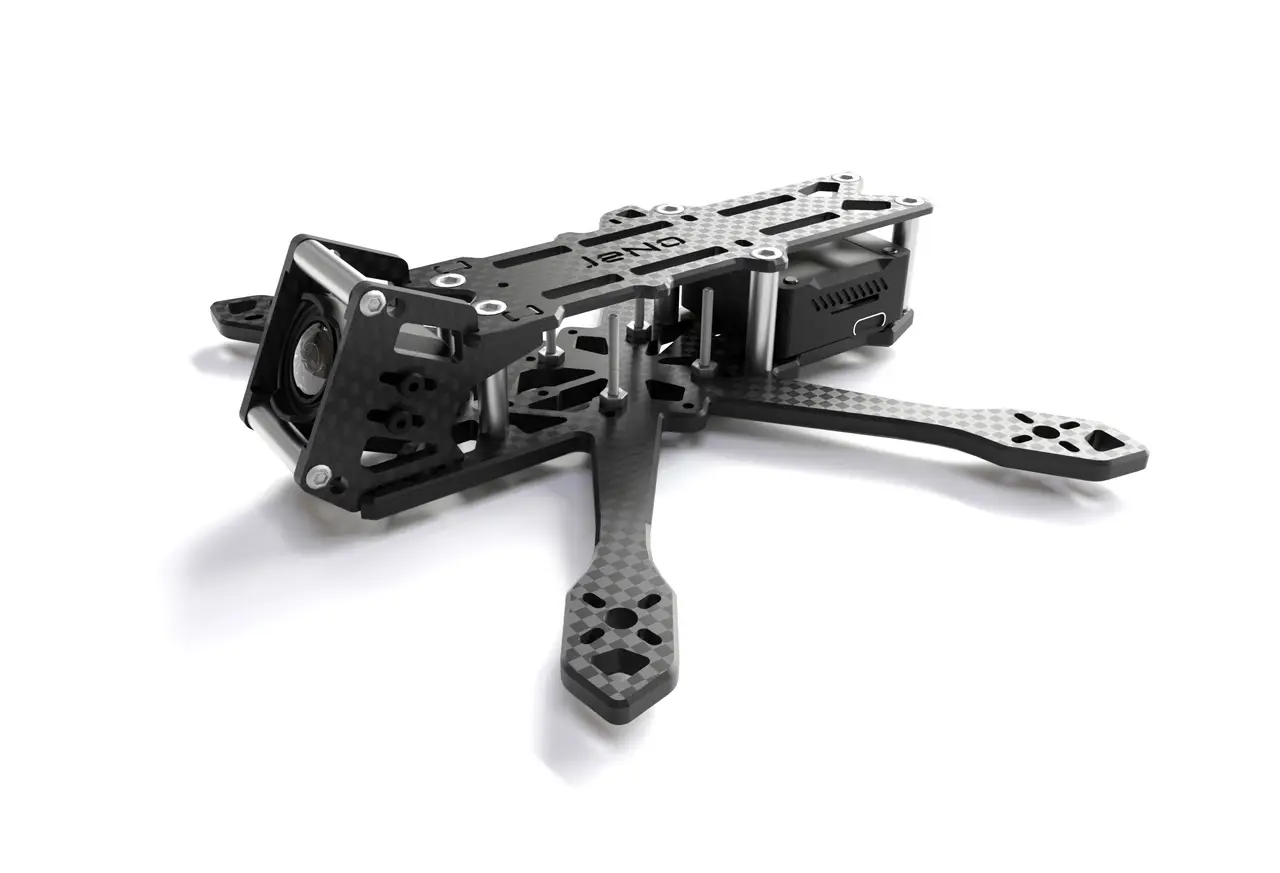

Après plusieurs itérations, nous sommes arrivés à une première version du JeNo qui coche toutes ces cases ! Il s'agit de la version 3" Classic, unibody avec une bottom plate de 4 mm. Nous n'étions initialement pas emballés par de l'unibody, mais cette approche s'est finalement avérée être un excellent compromis. Avec une épaisseur de 4mm au niveau de la bottom plate, on obtient une solidité exceptionnelle et un comportement en vol digne d'un 5". Le montage reste facile et l'absence de bras séparés permet de glisser une stack 20x20 en profitant des 20 mm de hauteur du bus. D'autres versions sont disponibles : - 3.5" (attention : props visibles dans le flux FPV)

- 3" Light

- Bras séparés

- 4" : il s'agit d'une déclinaison réalisée par Kennytak et les fichiers nécessaires sont disponibles sur sa page. Les props restent légèrement visibles dans le flux FPV.

Le JeNo 3 reste dans les traces de son grand frère : la cage avant inclinée à 25° permet d'avoir un FOV dégagé. Des encoches sont prévues pour glisser tout type de filtre ND et les hélices ne sont pas visibles dans le retour FPV ni dans l'enregistrement HD. Attention tout de même, avec un O4 Pro, il faudra s'assurer de prendre des filtres ND verticaux, comme ceux de GEPRC. Deux types de camera plates sont à votre disposition : full carbone ou softmountées. Sachant que pour profiter d'une stabilisation Gyroflow (ou RockSteady), il est impératif d'opter pour les camera plates softmountées. 2. Spécifications Géométrie Wide-X

Tailles d'hélices 3 à 3.5" selon les versions

Poids 40 à 55 g selon les versions, avec la visserie

Bras 4 mm en unibody, 3 mm en bras séparés

Hauteur du bus 20 mm

Hauteur de la stack 20 mm en unibody

Bottom plate 4 mm en unibody, 2 mm en bras séparés

Middle plate 2 mm en bras séparés

Top plate 2 mm

Camera plates 2.5 mm

Entraxe moteurs 9 à 12 mm

Camera 20 mm (DJI), Micro, Nano. FOV dégagé. Ajustable.

Stack centrale AiO 25.5 mm x 25.5 mm (M2) et stack 20 mm x 20 mm (M2)

Stack arrière 20 mm x 20 mm et 25 .5 x 25.5 mm (M2)

VTX Supportés Analog., DJI Vista, DJI Air Unit O3/O4 Pro, WalkSnail, HDZero…

Passage de sangle Oui

3. Versions et fichiers 3.1 Versioning Vous trouverez en début de description la version actuelle du châssis et en fin de page, tout l'historique des modifications. Nous ne pouvons que vous recommander de toujours faire découper la dernière version pour être sûr de profiter des dernières optimisations. Le format du numéro de version est le suivant : <Version majeure>.<Version mineure>.<Révision> exemple : 1.3.2 - Révision : ce numéro est incrémenté en cas de modifications peu importantes et sans conséquences

- Version mineure : ce numéro est incrémenté en cas de modifications peu importantes mais cassant potentiellement la compatibilité avec certains TPU

- Version majeure : ce numéro est incrémenté en cas de modifications importantes cassant la compatibilité au niveau du carbone
