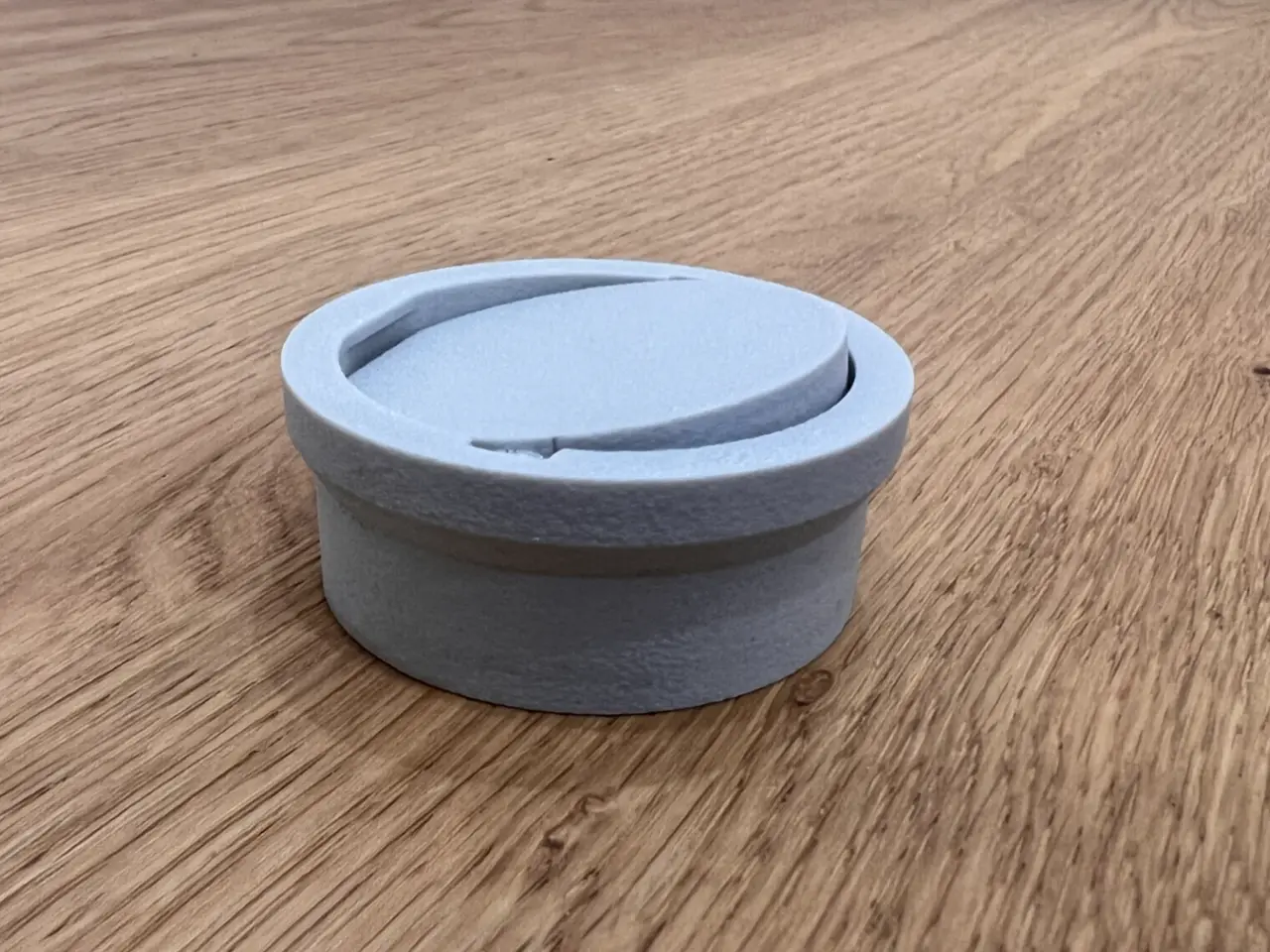

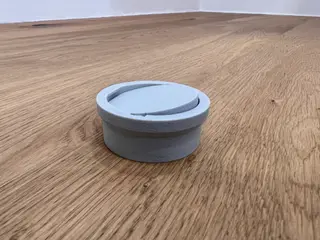

Inline Wastewater Odor Trap / Dry Siphon (DN50)

Häufig steht man vor dem Problem, dass für einen klassischen U-Siphon schlichtweg der Platz oder die Einbauhöhe fehlt. Genau für diesen Anwendungsfall wurde dieser Inline-Trockensiphon entwickelt! Das Bauteil wird direkt in ein standardmäßiges DN50 HT-/Abwasserrohr (bzw. die Dichtungsmuffe) eingesetzt. Die integrierte, schwerkraftbetriebene Rückschlagklappe öffnet sich beim Wasserdurchfluss völlig automatisch und schließt danach sofort wieder dicht ab, sodass keine unangenehmen Gerüche oder Kanalgase aufsteigen können. ⚙️ Funktionsweise & Vorteile

- Kompakter Trockensiphon: Perfekt für enge Bauräume, bei denen kein traditioneller Siphon Platz findet.

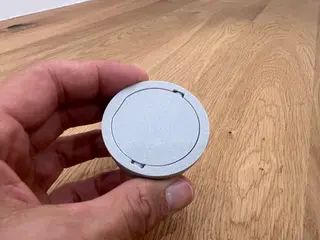

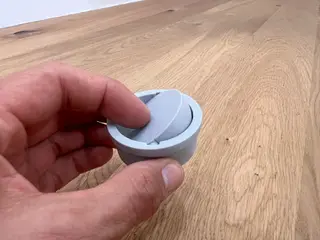

- Schwerkraft-Klappenmechanismus: Öffnet zuverlässig bei einströmendem Wasser und fällt durch das Eigengewicht wieder in die geschlossene Position.

- Kein Austrocknen: Im Gegensatz zu herkömmlichen Geruchsverschlüssen kann hier kein Wasser verdunsten – ideal auch für selten genutzte Abläufe.

- Einfache Wartung: Kann jederzeit problemlos entnommen, gereinigt und wieder eingesetzt werden.

📏 Abmessungen & Kompatibilität

- Außendurchmesser Kragen / Anschlag: 50 mm (für DN50 Muffen/Dichtsitze)

- Einbaudurchmesser Körper: 46 mm

- Gesamthöhe / Einbautiefe: 20 mm

- Kragenhöhe / Überstand: 6 mm (mit 45° Fase)

- Kompatibles Rohr: Standard DN50 HT-Abwasserrohre

🖨️ Empfohlene Druckeinstellungen & Material

- Filament: ABS-GF (oder PETG / ASA)

- Warum ABS-GF? Bietet eine exzellente chemische Beständigkeit, hohe Steifigkeit und hervorragende Temperaturbeständigkeit bei warmem Abwasser und Reinigungsmitteln.

🔧 Montage-Hinweise

- Die Innenseite der Rohrmuffe bzw. des Dichtsitzes gründlich reinigen.

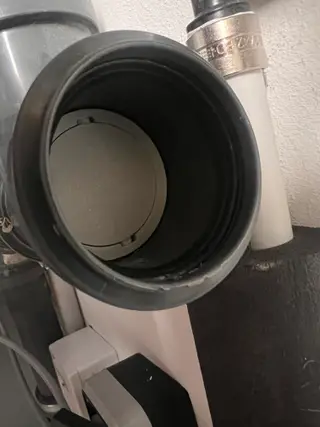

- Das gedruckte Bauteil bündig in das Rohr einschieben – dabei darauf achten, dass die Klappe in Richtung des Wasserflusses nach innen/unten öffnet.

- Einen kurzen Funktionstest mit etwas Wasser durchführen, um sicherzustellen, dass die Klappe leichtgängig öffnet und durch Eigengewicht wieder dicht schließt.
