Grinder, belt sander
por Boris Gorkiy en Thingiverse
Grinder for the battery of the Makita. Printed PETG from FDPlast, layer 0.3, filling 30% triangle. M4 screws. The engine DPM-30-n1-01, was available. Bearing-3 pieces unknown: external -14 mm, internal - 7 mm, height 4 mm. The tape is 330x15 mm, ordered on Ali. The toggle switch is round, although..
Licencia
Uso comercial permitidoPuedes imprimirlo, modificarlo y venderlo dando crédito al autor.
Al descargar aceptas respetar la licencia y dar crédito a Boris Gorkiy.
Archivos (16)
- _330х15_-_Точилка_330-подставка_под_двигатель-1.STL STL · 678 KB

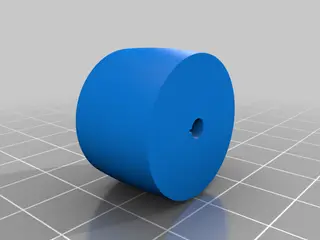

- _330х15_-_Точилка300-бобышка-1.STL STL · 984 KB
- _330х15_-_Точилка_330-makita-1.STL STL · 1,3 MB
- _330х15_-_Точилка1-крышка_двигателя-1.STL STL · 3,4 MB
- _330х15_-_Точилка_330-корпус-1.STL STL · 2,5 MB
- _330х15_-_Точилка_330-поддержка-1.STL STL · 145 KB
- _330х15_-_Точилка_330-разъёмы_питания-1.STL STL · 4,2 MB
- _330х15_-_Точилка_330-подручник_18_градусов-1.STL STL · 981 KB
- _330х15_-_адаптер_гриндер-1.STL STL · 9,0 MB
- _330х15_-_Точилка_330-крышка_втулки-1.STL STL · 2,1 MB
- _330х15_-_Точилка_330-бобышка_втулка.STL-1.STL STL · 6,4 MB
- _330х15_-_Точилка1-держатель_двигателя-1.STL STL · 14,2 MB
- _330х15_-_Точилка_300-крышка_втулки-1.STL STL · 20,7 MB
- grinder_330х15.SLDASM SLDASM · 883 KB
- Grinder_330х15.STEP STEP · 4,2 MB
- _300_-_Точилка_300-втулка_на_мотор-1.STL STL · 2,2 MB
- Categoría
- Herramientas
- Formatos
- STL, SLDASM, STEP
- Descargas
- 27,262
- Publicado
Sobre este modelo

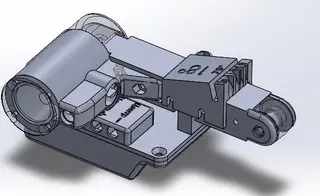

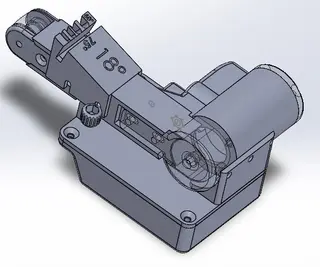

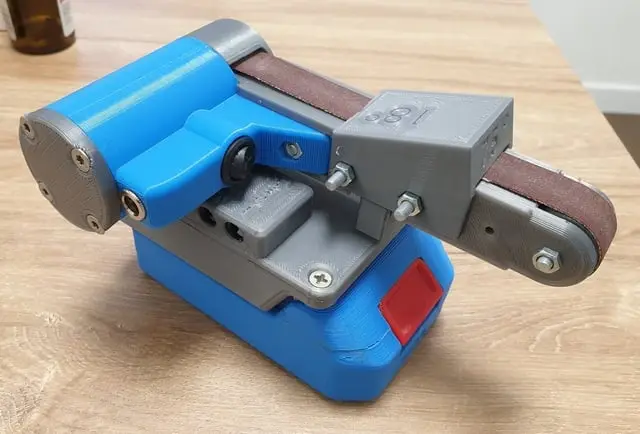

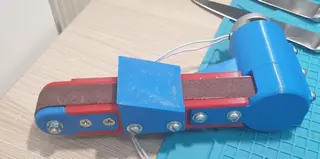

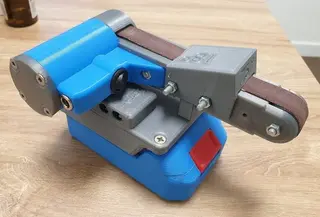

Grinder for the battery of the Makita. Printed PETG from FDPlast, layer 0.3, filling 30% triangle. M4 screws. The engine DPM-30-n1-01, was available. Bearing-3 pieces unknown: external -14 mm, internal - 7 mm, height 4 mm. The tape is 330x15 mm, ordered on Ali. The toggle switch is round, although a rectangular one would stand up without problems, but it seemed to me that a round one would be better. The power connector is cable, without a housing. Contact plates for the battery 32x15x0.5 mm, I found a sheet of copper in the bins. Since the grinder was designed manually, and then a platform was attached to it for the battery from the Makita, another cable is needed, short with two dads, there are two power outlets with different polarity on the site, so the reverse was implemented. I don't have a branded battery from a Makita, it fits my Chinese clones. Feed- https://aliexpress.ru/item/4000510180389 Toggle switch- https://aliexpress.ru/item/32875312702 Connector- https://aliexpress.ru/item/1005003428696114 Battery from the photo https://www.thingiverse.com/thing:4872672 Печатал ПЕТГ от ФДПласт, слой 0,3, заполнение 30% треугольник. Винты М4. Двигатель ДПМ-30-н1-01, был в наличии. Подшипник-3шт неизвестный: внешний -14 мм, внутренний - 7 мм, высота 4 мм. Лента 330х15 мм, заказывал на али. Тумблер круглый, хотя прямоугольный встал бы без проблем, но мне показалось что круглый будет лучше. Разъём питания кабельный, без корпуса. Контактные пластины для батареи 32х15х0,5 мм, нашёл в закромах лист меди. Так как гриндер проектировался ручным, а затем к нему приделалась площадка под батарею от Макиты нужен ещё кабель, короткий с двумя папами, на площадке два выхода питания с разной полярностью, так реализовал реверс. У меня нет фирменной батареи от Макиты, к моим китайским клонам подходит. Лента- https://aliexpress.ru/item/4000510180389 Тумблер- https://aliexpress.ru/item/32875312702 Разъём- https://aliexpress.ru/item/1005003428696114 https://aliexpress.ru/item/1005003140514535 Батарея с фотографии https://www.thingiverse.com/thing:4872672
