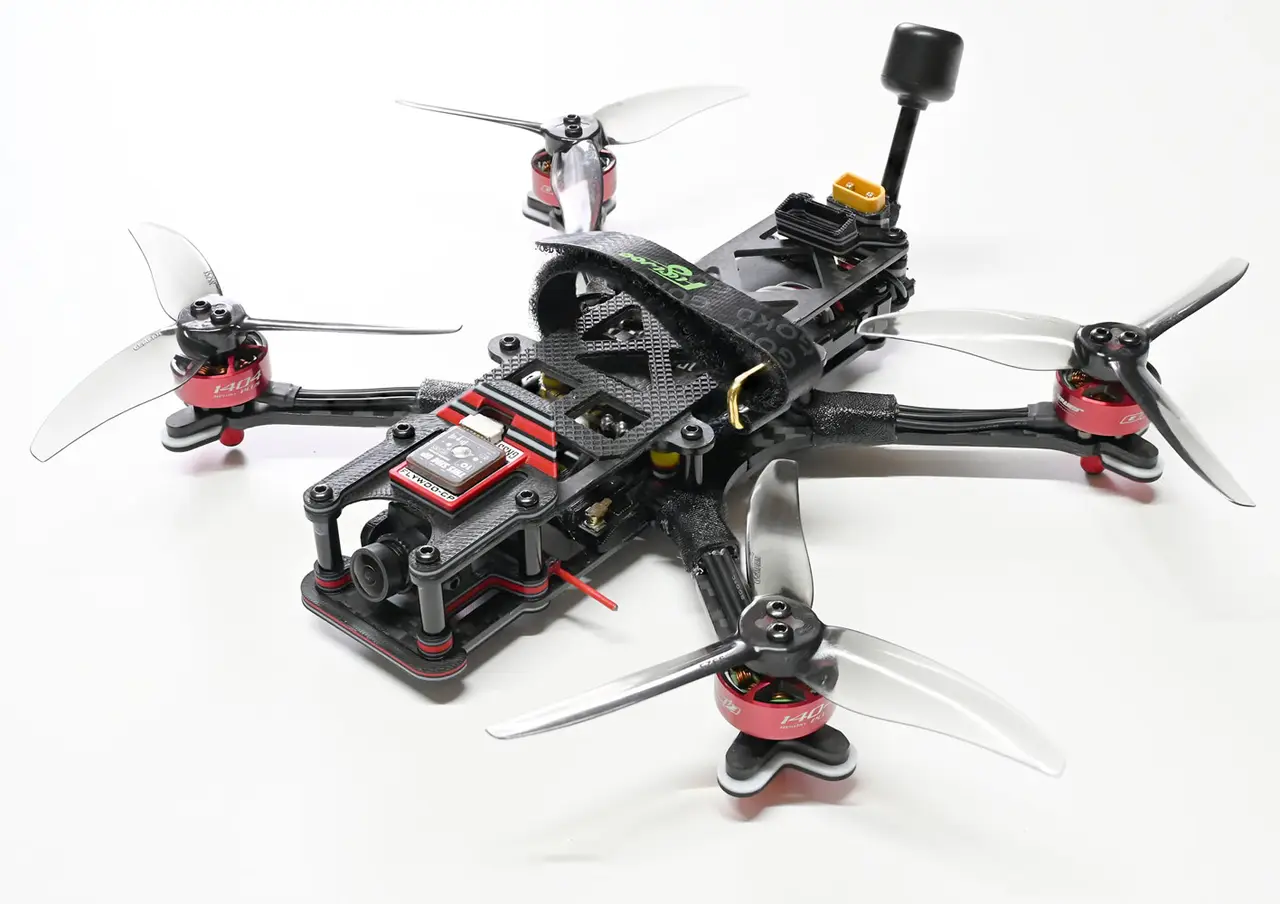

GoFlyPro - FPV Drone Frame - 3, 3.5, and 4 Inch / sub 250g

Hallo, es geht hier um ein sehr leichtes Drohnen Frame das für Freestyle und lange Flugzeiten entworfen wurde. Weil ich einfach nur Freestyle fliegen möchte habe ich mich für 3,5 Zoll Drohne entschieden. Die 3,5 Zoll Drohne versuche ich so leicht wie möglich zu bauen. Die Herausforderung ist natürlich auch unter 250g zu bleiben. Für meine Anforderungen reicht mir eine 3,5 Zoll Drohne mit 4S und ein leichtes günstiges Videosystem das auch für Anfänger gut geeignet sein sollte. Benötige keine 4K Video-Aufnahmen, wofür ich auch keine Zeit habe, weshalb ich die Walksnail Avatar HD Nano Kit V3 verbaue.

Das Projekt ist gewachsen und es kommen sehr viel Information zusammen das die Beschreibung immer länger wird. Die Informationen wurden dann mal in eine kleine feine Webseite gepackt. Ist noch in Arbeit aber könnt gerne schon mal reinschnuppern… und dann verschwinden einige Infos hier auf der Seite um es übersichtlicher zu gestalten.

https://goflypro.mrwhite.de

Meine weiteren Drohnen Frames bei Printables:

GOFLY04PRO Das Frame wurde weiterentwickelt um die DJI O4 Pro, O3 und das Walksnail Moonlight Kit einzubauen. Ich habe drei Dummy Drohnen in 3,5 Zoll gebaut um das ganze zu testen. Die 3D-Druckvorlage für das Dummy Frame wurde hier bei Makerworld veröffentlichen. Die Dateien für das Frame wurden hier extra hochgeladen.

GOFLYPRO - MINI Das Frame wird nochmals um einiges leichter für die 1S Videoeinheiten.

Spezifikationen: Die verschiedenen Zoll Größen sind so gestaltet das das Frame vorne länger ist und damit keine Propeller im Bild zu sehen sind. Die Drohne kann sehr flach gebaut werden mit 15mm Bauhöhe. XT-30 Stecker und ein Balancer Kabel Halter sind hinten fix verbaut. Somit ist der Balancerkabel gut geschützt und man hat kein Problem mit dem Lipo-Kabeln das man die irgendwie an den Akku Strap einklemmen muß.

Carbon-Teile: Armstärke: 2.5mm Spacer für die Arme: 2,5mm Stärke der oberen Platte: 1,5mm Stärke der unteren Platte: 1,5mm

Propellergröße und Empfehlung: - Emax Avan Scimitar 3.5x2.8.3 - Gemfan Hurrican 3525-3 (3,5 Zoll - Pitch 2,5) - Gemfan Hurrican 3630-3 (3,6 Zoll - Pitch 3,0) Lochbilder für Video Einheit: Die Löcher für die Video-Einheit sind auf der unteren so wie auf der oberen Platte das macht es ein wenig flexibel wo man es einbauen möchte. 20 x 20mm - Caddx Vista oder Walksnail 25,5 x 25,5mm - Dji O3 air unit oder Walksnail

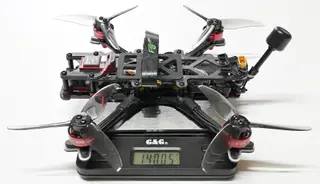

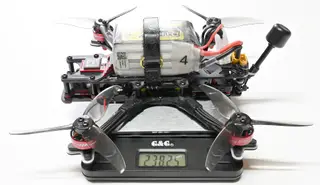

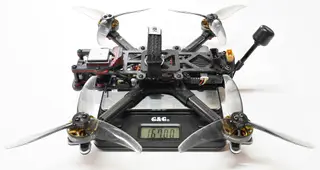

Lochbilder für Flug-Controller: 20 x 20mm - Stack 25,5 x 25,5mm - AIO Gewicht: Sehr leichtes Drohnen Frame das in 3,5 Zoll Größe ca. 33g wiegt mit den nötigsten 3D-Druck Teilen.

Carbon Teile fräsen lassen Du kannst dir das Frame selber aus Carbon fräsen lassen. Alle Dateien dafür wurden in .dxf und .step Dateien veröffentlicht. Somit ist auch die Ersatzteilversorgung für immer gegeben. Hier in Deutschland habe ich meine Prototypen mal bei carbon-posten.de fräsen lassen die ganz gute Preise haben. Der Preis für die Carbonteile war ca. 30€ pro Drohne zzgl. Versand. Die Materialstärke der Frame Teile kann man sich natürlich frei wählen.

Drohnen Frame kaufen: Das Drohnen-Frame kann man bei hier bei kleinanzeigen erwerben. Drohne Bind and Fly mit Walksnail kaufen: Habe 3, 3,5 und 4 Zoll Drohnen fertig gebaut anzubieten. Interessant vielleicht für Anfänger die sich das löten ersparen möchten, und wenn Du einfach nur Spaß haben möchtest mit der Drohne ist das vielleicht genau das richtige für Dich. Auf meiner Projekt Seite kannst Du dir die Drohnen genauer ansehen. Die Drohnen sind in einen Neuwertigen Zustand. Um die einwandfreie Funktion zu gewährleisten wird ein Testflug mit der Drohne gemacht. Es gibt ja nicht viele Hersteller die ihre Drohnen mit Walksnail System anbieten. Bei interesse kannst Du Dich gerne melden.

.3mf Druck Datei: Alle 3D-Druck Teile wurden in einer .3mf Datei in Bambu Studio auf verschiedenen Platten zusammengefasst, je nach dem welche Videoeinheit man verwenden möchte . Die Teile wurden schön mit 3 Farben gestaltet um der Drohne ein schönen Look zu verpassen. Alle 3 Drohnen übereinander ;) 3 Zoll, 3,5 Zoll und 4 Zoll.
