garage rotatif pour hotwheels
por L'idée en 3d en MakerWorld
Garage rotatif Hot Wheels – parking. Un garage de style parking rotatif japonais pour voitures Hot Wheels 1/64. Dix plateaux portent chacun une voiture. Ils tournent en boucle sur deux chaînes, comme un manège vertical, entraînés par un moteur TT 5 V (Bambu Lab, 59 tr/min).
MakerWorld entrega los archivos a usuarios con cuenta gratuita
Licencia
Solo uso personalStandard Digital File License
Licencia estándar de archivos digitales: solo uso personal. No se permite compartir, revender ni subir el archivo a otros sitios, ni vender las impresiones.
Al descargar aceptas respetar la licencia y dar crédito a L'idée en 3d.
Archivos (20)
- 01_plateforme_avant_rampe_x1.stl STL · 23 KB
- 02_plateforme_arriere_x1.stl STL · 18 KB
- 03_facade_bas_x1.stl STL · 2,4 MB
- 04_facade_haut_x1.stl STL · 1,6 MB
- 05_dos_poutres_bas_x1.stl STL · 132 KB
- 06_dos_poutres_haut_x1.stl STL · 55 KB
- 07_carter_box_moteur_x1.stl STL · 82 KB
- 08_couvercle_box_x1.stl STL · 28 KB
- 09a_toit_avant_x1.stl STL · 27 KB
- 09b_toit_arriere_x1.stl STL · 27 KB
- 10_barre_led_arc_x1.stl STL · 19 KB
- 11_rambarde_rampe_x2.stl STL · 18 KB
- 12_pignon_moteur_z14_x1.stl STL · 97 KB
- 13a_pignon_compose_grand_z42_x1.stl STL · 203 KB
- 13b_pignon_compose_petit_z14_x1.stl STL · 75 KB
- 14_pignon_axe_z42_x1.stl STL · 186 KB
- 15_pignon_chaine_6dents_x4.stl STL · 93 KB
- 16_maillon_unique_x20.stl STL · 145 KB
- 17_axes_4mm_129_et_119_x1.stl STL · 344 KB
- 18_plateau_voiture_x10.stl STL · 137 KB
- Categoría
- Repuestos
- Formatos
- STL
- Descargas
- 0
- Publicado
Sobre este modelo
Garage rotatif Hot Wheels – parking Un garage de style parking rotatif japonais pour voitures Hot Wheels 1/64. Dix plateaux portent chacun une voiture. Ils tournent en boucle sur deux chaînes, comme un manège vertical, entraînés par un moteur TT 5 V (Bambu Lab, 59 tr/min). Ce qu’il comporte

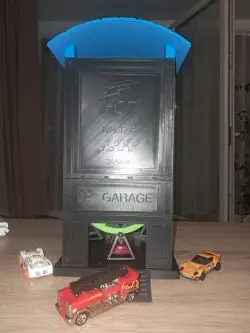

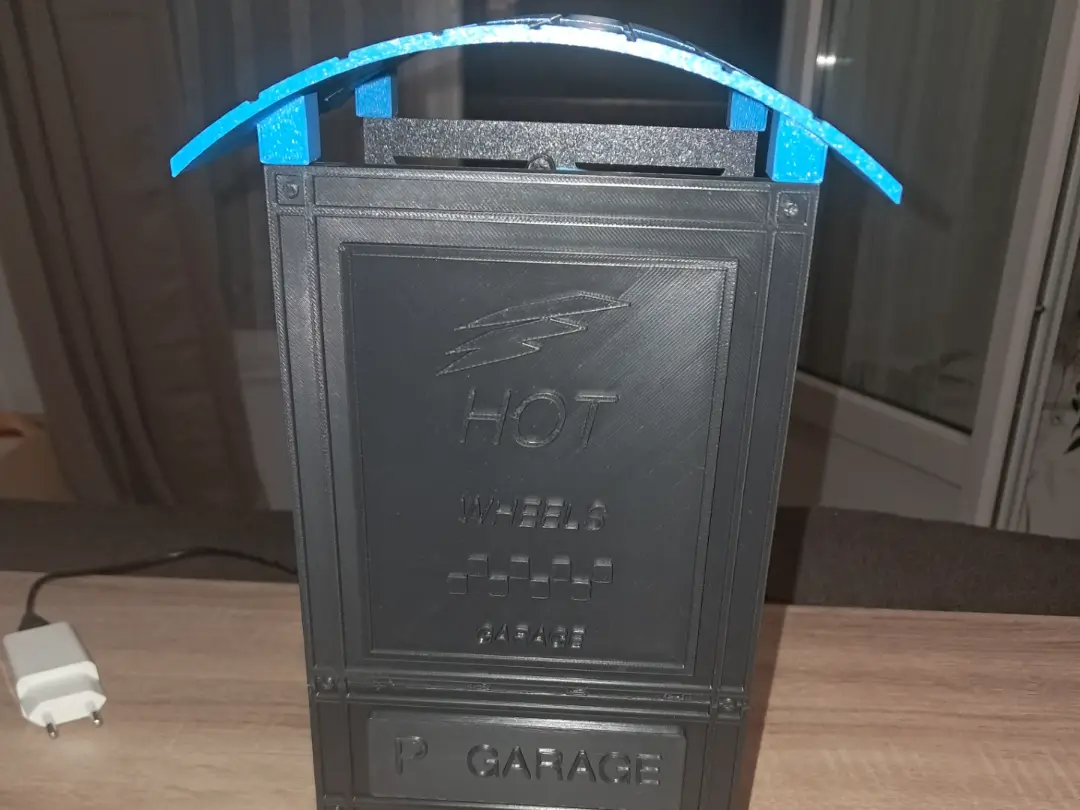

- Façade : poutres, entrée en bas avec rampe, enseigne « P GARAGE » et affiche. Le haut Hot Wheels.
- Toit : voûte bleue

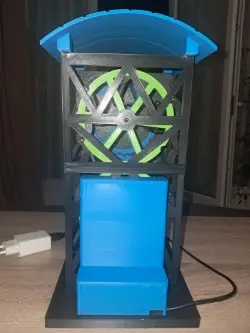

- Dos : poutres, avec un boîtier moteur fermé par un couvercle.

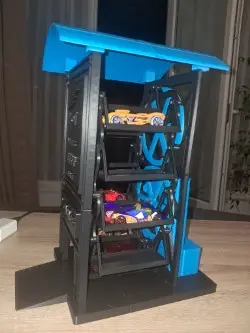

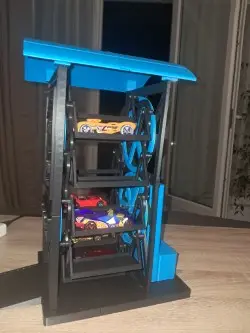

- Côtés : ouverts, pour voir les 10 plateaux tourner.
Mécanique
- Chaîne : 20 maillons identiques (un seul modèle), articulés par des goupilles de filament de 1,75 mm, plus 4 pignons de chaîne à 6 dents.
- Axes : deux axes en tige de 4 mm, de 129 mm (bas) et 119 mm (haut).
- Réduction : un train d’engrenages en module 1,5 entre le moteur et l’axe du bas.
Assemblage
- Emboîtement : tout s’emboîte, sans vis. Seule colle conseillée : les 4 pignons de chaîne sur leurs axes.
- Impression : environ 12 plaques, 26 h et 850 g de PLA (estimation).
- Fichiers : le zip contient les STL numérotés, la notice PDF et le rapport de tests. Le 3MF, lui, permet de choisir la couleur de chaque pièce.
Descripción original del autor, publicada en MakerWorld.
