FDM Z-Dimensional Test

Version française plus bas

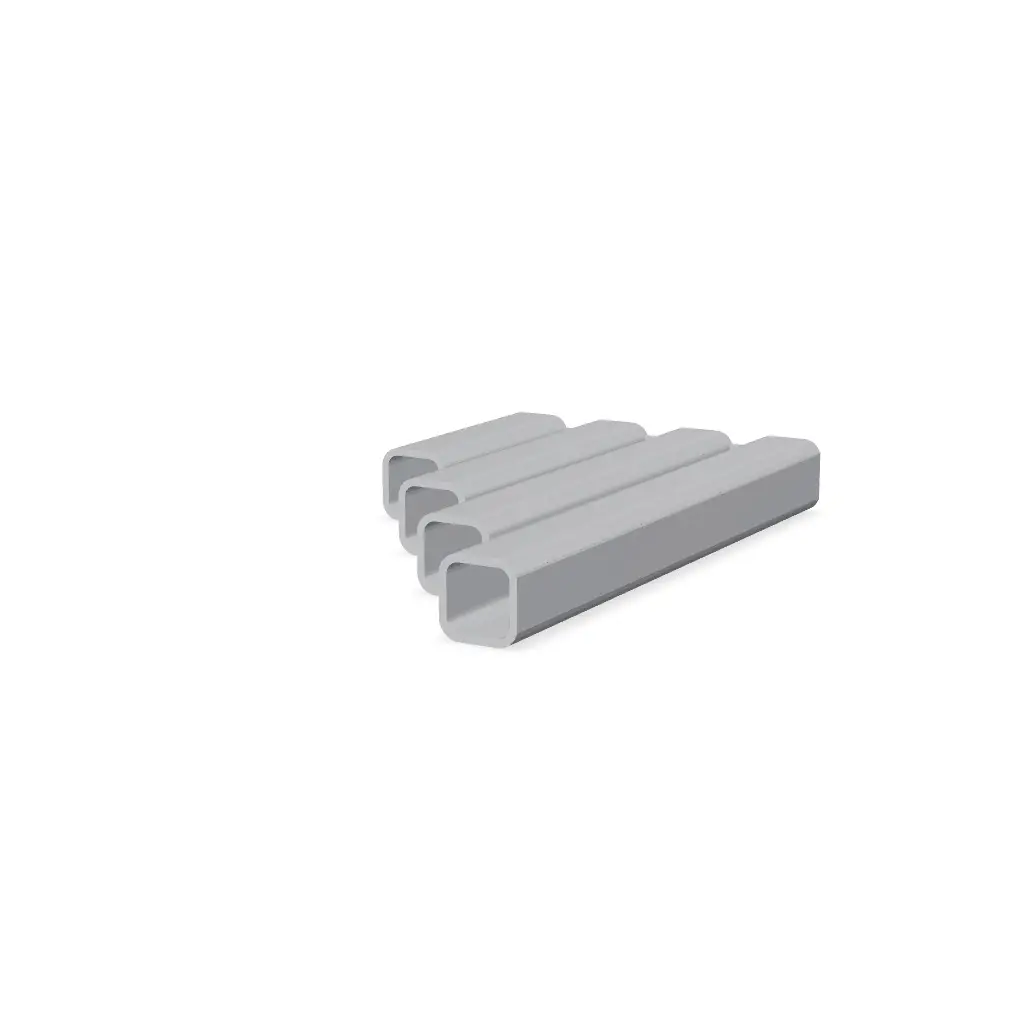

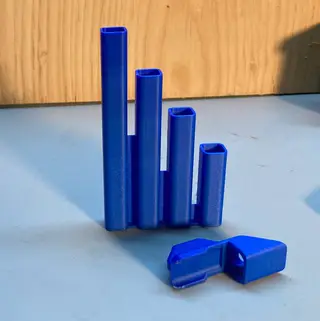

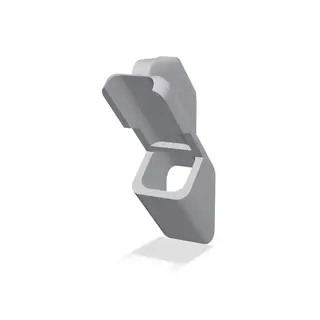

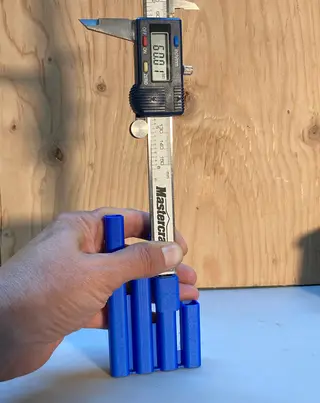

The FDM Z-Dimensional Test is a preliminary tool designed to measure dimensional variation along the Z axis of FDM/FFF printed parts. The model provides four reference depths: 40, 60, 80 and 100 mm. Using depth measurements instead of total part height is intended to reduce the influence of first-layer compression, Z-offset, and build-plate irregularities. The procedure uses two reference prints made without changing the Z Shrinkage value in Orca. The spreadsheet calculates each print’s slope, their average, and the recommended new Z Shrinkage value. If the profile already contains a value other than 100%, it can be used as the starting point. A third print is then used to validate the correction. Further iteration is supported but optional and is usually unnecessary when the first correction already provides satisfactory accuracy. A guide helps keep the caliper properly positioned. It may be printed slightly smaller or larger, for example at 99%, 100%, or 100.05%, to obtain a snug fit with no play. Only the guide should be rescaled. This tool is still preliminary and will be gradually improved as more test data become available. ======================================================= Le Test dimensionnel Z FDM est un outil préliminaire conçu pour mesurer les variations dimensionnelles sur l’axe Z des pièces imprimées en FDM/FFF. Le modèle comporte quatre profondeurs de référence : 40, 60, 80 et 100 mm. L’utilisation de profondeurs plutôt que de la hauteur totale vise à réduire l’influence de la première couche, du Z-offset et des irrégularités du plateau. Le protocole utilise deux impressions de référence, réalisées sans modifier la valeur de Rétrécissement Z dans Orca. Le tableur calcule la pente de chaque impression, leur moyenne et la nouvelle valeur de Rétrécissement Z recommandée. Si le profil contient déjà une valeur différente de 100 %, elle peut être utilisée comme point de départ. Une troisième impression permet ensuite de valider la correction. Une itération supplémentaire est possible, mais elle est facultative et généralement inutile lorsque la première correction donne déjà une précision satisfaisante. Un guide aide à maintenir le pied à coulisse en position. Il peut être imprimé légèrement plus petit ou plus grand, par exemple à 99 %, 100 % ou 100,05 %, afin d’obtenir un ajustement sans jeu. Seul le guide doit être redimensionné. Cet outil est encore préliminaire et sera amélioré graduellement à mesure que davantage de données seront recueillies.
