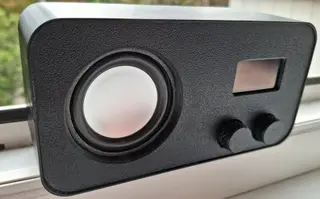

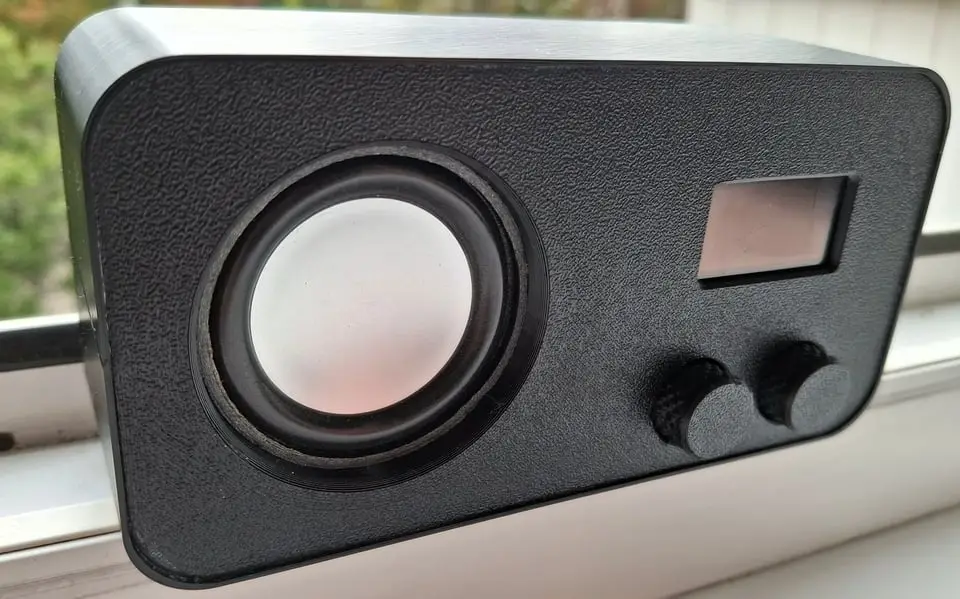

ESP32-S3 WEB Radio enclosure

Корпус веб-радіоприймача на ESP32-S3, PCM5102A та SH1106. Радіо має стерео лінейний вихід на ЦАП PCM5102A, вихід на гучномовець - max98357 - 3Вт на 2 дюймовий динамік. ЦАП та підсилювач включені паралельно на i2s шину. Підсилювач вимикається в режим mute перемикачем. Керування - два енкодери EC11 (також підтримується керування кнопками, але в цьому варіанті корпуса я їх не використовую). В цілому проєкт приймача можна завантажити в ESP32-S3 за осиланням нв веб-інсталятор: https://seba131.github.io/esp32-radio-installer/ Там все доволі ясно і понятно. Загальний час збирання на макеті - близько 10 хвилин... The enclosure houses a web radio receiver based on the ESP32-S3, PCM5102A and SH1106. The radio features a stereo line output via the PCM5102A DAC and a speaker output driven by a MAX98357 (delivering 3W to a 2-inch speaker). Both the DAC and the amplifier are connected in parallel to the I2S bus. A switch allows the amplifier to be toggled into mute mode. Controls consist of two EC11 rotary encoders (push-button control is also supported, though I haven't utilized it in this specific enclosure design). You can load the complete receiver project onto the ESP32-S3 via the web installer link provided; https://seba131.github.io/esp32-radio-installer/ The process is straightforward and easy to follow. Total assembly time on a breadboard is around 10 minutes...
