Drill gear pump
por Ralf Hörhager en Printables

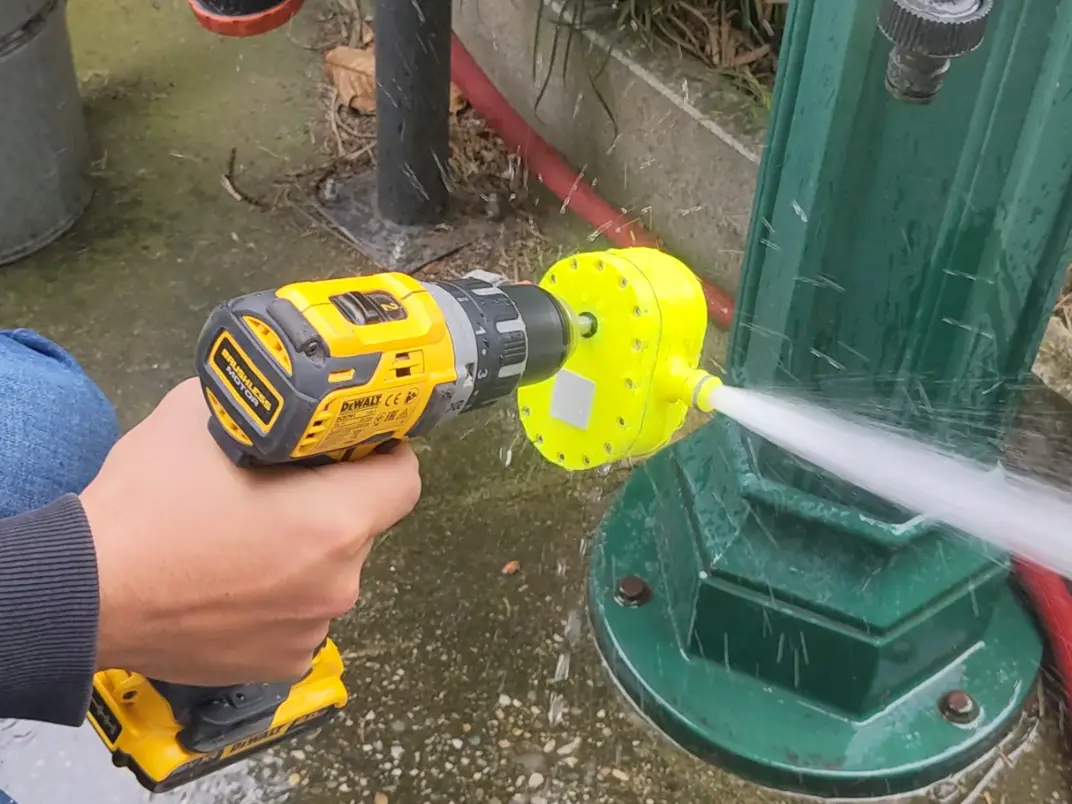

gear pump with gardena connection to pump water
Licencia
Solo uso personalCC BY-NC-SA 4.0 — Atribución, no comercial, compartir igual
Uso personal dando crédito; sin fines comerciales y las modificaciones con la misma licencia.
Al descargar aceptas respetar la licencia y dar crédito a Ralf Hörhager.
Archivos (21)
- casing.stl STL · 2,1 MB
- Lid.stl STL · 1013 KB
- Gear.stl STL · 325 KB
- Gear2.stl STL · 338 KB
- shaft seal.stl STL · 20 KB
- gardena gasket.stl STL · 38 KB
- gasket.stl STL · 447 KB
- shaft seal.step STEP · 14 KB
- Gardena_gasket.step STEP · 20 KB
- gasket.step STEP · 115 KB
- casing.step STEP · 265 KB
- Lid.step STEP · 227 KB
- Gear.step STEP · 1,5 MB
- Gear2.step STEP · 1,5 MB
- Gardena_gasket.FCStd FCSTD · 15 KB
- gasket.FCStd FCSTD · 38 KB
- shaft seal.FCStd FCSTD · 11 KB
- Gear2.FCStd FCSTD · 167 KB
- casing.FCStd FCSTD · 252 KB
- Lid.FCStd FCSTD · 153 KB
- Gear.FCStd FCSTD · 785 KB
- Categoría
- Repuestos
- Formatos
- STL, STEP, FCSTD
- Descargas (todas las plataformas)
- 2,495
- Publicado
También en
Sobre este modelo

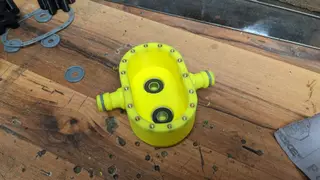

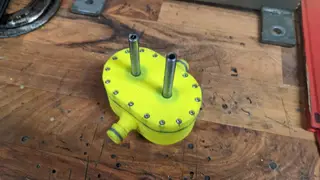

I design the model in FreeCAD. It was tried pumping water but oil should work too. The pump needs to be primed. Material used - Gaskets are printed in TPU - Gears are printed in PETG - Casing and Lid printed in PLA

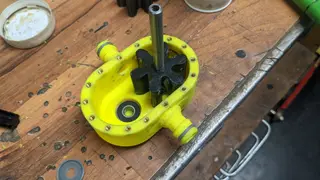

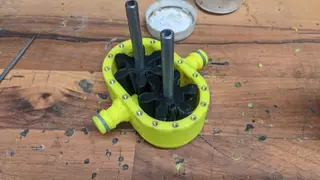

You need - 4x 608 Ball bearings (d=8mm D=22mm width=7mm) - 16 Threaded insert M3 - 16 M3x12mm - 2x 8mm Shaft min. length 60mm - some sort of lubricant (Silicon Spray, grease)
Short Video
