Distanzplatte 80×160 mm für Solar-Dachhaken, PETG

Distanzplatte 80 × 160 mm für Solar-Dachhaken – teilen (2 × 5 mm) oder falten (10 mm) Universelle Distanzplatte für den Höhenausgleich unter Solar-Dachhaken. Ohne Bohrlöcher und ohne Lochung: einfach zwischen Dachhaken und Sparren legen und den Dachhaken wie gewohnt festschrauben. Die Platte wird nur dort zerstört, wo die Schraube durchgeht – der Rest der Platte behält seine volle Stabilität. Das Besondere

- Ohne Bohrlöcher, ohne Lochung: Es muss nichts vorgebohrt oder auf Bohrungen ausgerichtet werden. Die Schraube geht direkt durch die Platte.

- Zerstört wird nur die Schraubstelle: Die Gyroid-Struktur ist nur dort zerstört, wo die Schraube durchgeht. Die restliche Platte bleibt voll stabil.

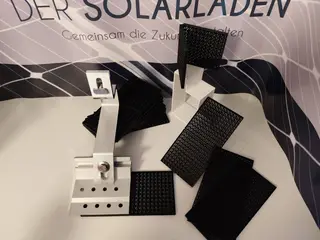

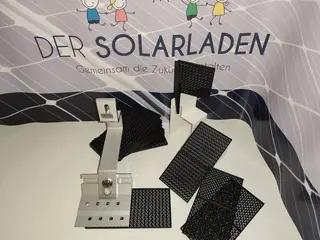

- Eine Platte, zwei Möglichkeiten: Geteilt ergibt sie 2 × 5 mm für zwei Dachhaken, gefaltet 10 mm Erhöhung für einen Dachhaken.

- Wirtschaftlich: 50 Stück reichen für bis zu 100 Dachhaken.

- Gyroid-Struktur: leichte, stabile Füllung, offene Struktur auf Ober- und Unterseite.

- Ohne Stützen druckbar, kein Nachbearbeiten nötig.

So wird sie eingebaut

- Höhe festlegen: 5 mm oder 10 mm.

- Platte an der Falzlinie in der Mitte teilen (2 × 5 mm) oder falten (10 mm).

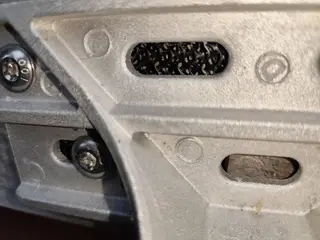

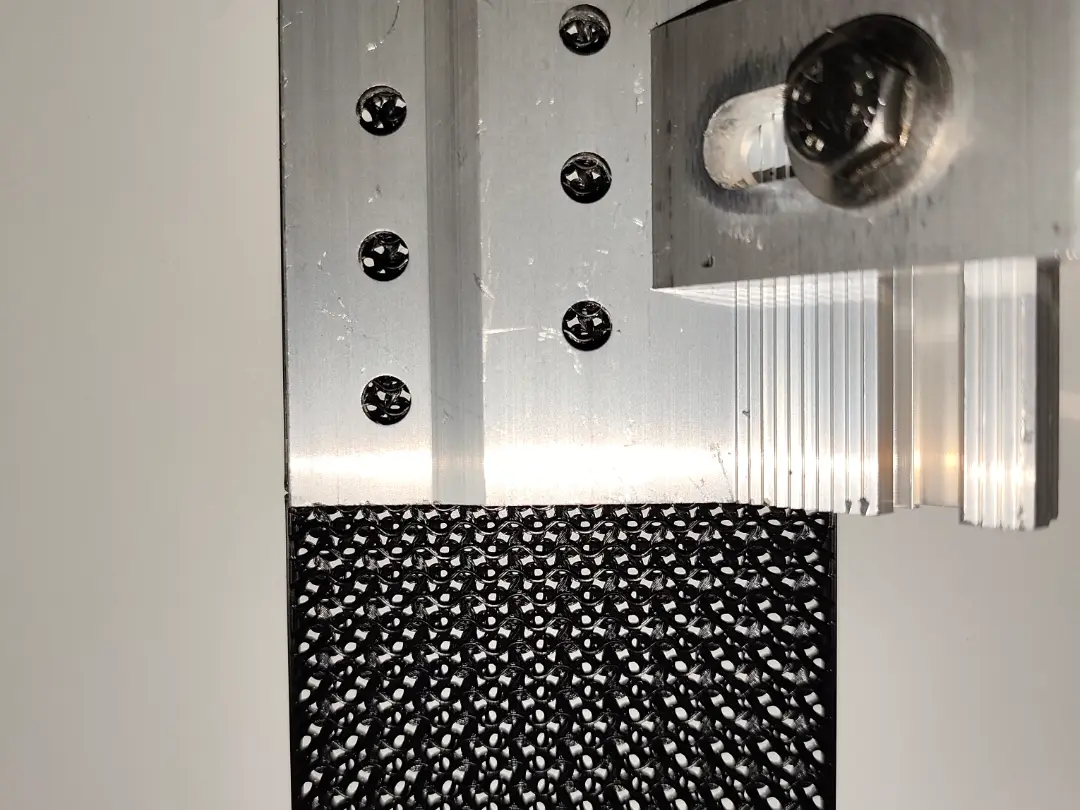

- Platte zwischen Sparren und Hakenplatte legen.

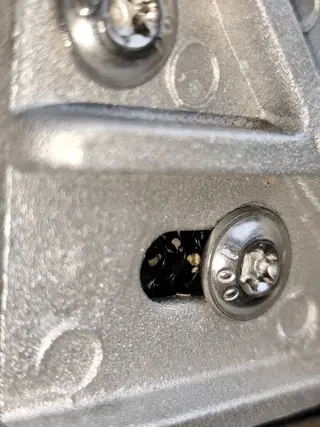

- Dachhaken wie gewohnt festschrauben. Die Schraube geht direkt durch die Platte, ein Vorbohren ist nicht nötig.

Maße Abmessung80 × 160 mm Stärke5 mm Mittelnutauf einer Seite, ca. 1 mm breit und 0,6 mm tief, als Falzlinie. Wird als ein Teil mitgedruckt: In der Nut bleibt eine Gyroid-Schicht stehen, die beide Hälften verbindet. Geteilt2 × 5 mm Erhöhung Gefaltet10 mm Erhöhung MaterialPETG, schwarz Druckzeitca. 1 Stunde pro Platte

Wichtiger Hinweis Bitte die Eignung für den jeweiligen Dachhaken-Typ und die Vorgaben des Systemherstellers beachten. Die Platte ersetzt keine statische Prüfung der Dachbefestigung. Druck und Verwendung auf eigene Verantwortung. Druckeinstellungen (so habe ich gedruckt) DruckerBambu Lab A1 mini, 0,4-mm-Düse MaterialPETG (Generic PETG), schwarz Profil0.20mm Strength @BBL A1M Schichthöhe0,2 mm Wände6 Boden-Schichten / Top-Schichten0 / 0 Infill25 % Gyroid Düsentemperatur255 °C Betttemperatur70 °C DruckplatteTextured PEI Stützennein Brimautomatisch

Tipps: Boden- und Top-Schichten stehen auf 0, damit die offene Gyroid-Struktur entsteht. Die 6 Wände geben der Platte den stabilen Rand. PETG vorher trocknen, falls die Rolle länger offen lag. Mehrere Platten gleichzeitig drucken: 50 Stück reichen für bis zu 100 Dachhaken. English Universal spacer plate for height compensation under solar roof hooks. No drilling and no pre-drilled holes: place it between the roof hook and the rafter and screw the hook down as usual. The plate is only destroyed where the screw passes through – the rest of the plate keeps its full strength.

- One plate, two options: split it for 2 × 5 mm under two roof hooks, or fold it for 10 mm under one roof hook.

- Economical: 50 plates are enough for up to 100 roof hooks.

- Fold line: the center groove (about 1 mm wide, 0.6 mm deep) is printed as one part. One gyroid layer stays in the groove and joins both halves.

- Size 80 × 160 mm, 5 mm thick, black PETG. Print time about 1 hour per plate. Prints without supports.

Print settings: Bambu Lab A1 mini, 0.4 mm nozzle, 0.20mm Strength profile, Generic PETG, 255 °C nozzle, 70 °C bed, Textured PEI, 0.2 mm layers, 6 walls, 0 top and 0 bottom layers (open gyroid structure), 25% gyroid, no supports, auto brim. Note: Please check suitability for your roof hook type and follow the system manufacturer's specifications. The plate does not replace a structural check of the roof fixing. Print and use at your own risk.
