Sobre este modelo

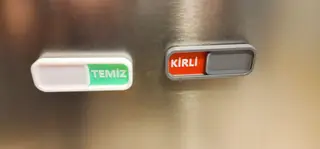

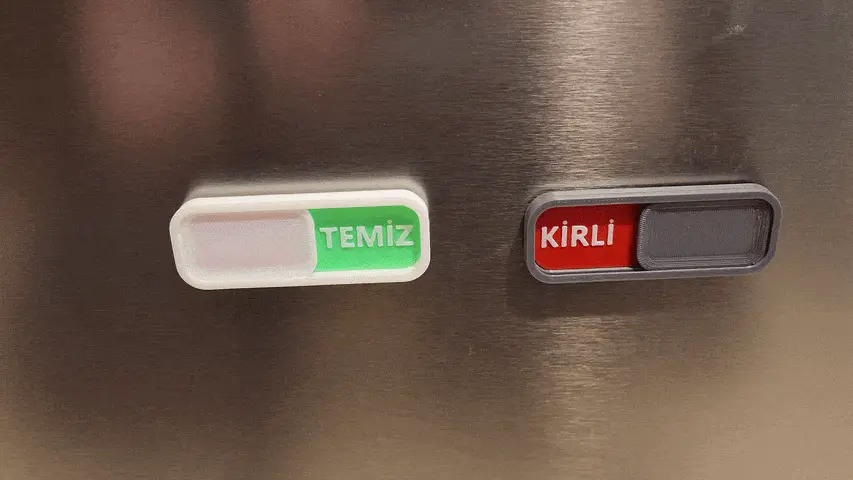

Bulaşık makinenizin durumunu takip etmek için tasarlanmış, pürüzsüz çalışan sürgülü "Kirli/Temiz" göstergesi. Bu tasarım, çok renkli baskı sistemlerine (AMS/MMU vb.) ihtiyaç duymaz. Yazılar ayrı parçalar halinde basılır ve gövdeye sonradan yapıştırılır. Kaydırma mekanizması, yazılara sürtünmeden mükemmel bir toleransla çerçeve içinde hareket edecek şekilde tasarlanmıştır.
Kurulum ve Montaj:

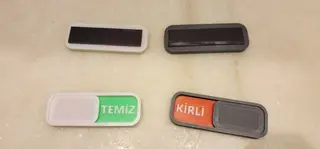

Yazı Plakaları: "KİRLİ" (kırmızı taban, beyaz yazı) ve "TEMİZ" (yeşil taban, beyaz yazı) plakalarını, dilimleyicide uygun katmanda duraklatma/filament değişimi (pause at height) yaparak basın. Yapıştırma: Basılan bu iki ince plakayı japon yapıştırıcısı veya benzeri bir yapıştırıcı ile ana gövdenin içindeki yuvalara sabitleyin. Birleştirme: Kaydırma (slider) parçasını gövdenin üzerine yerleştirip, ince çerçeveyi üstten bastırarak yerine oturtun. Modüler bir tasarımdır; gerekirse temizlik için çıkarılıp takılabilir. Sabitleme: Gövdenin arkasına geniş yüzeyli, düşük kuvvetli şerit/levha mıknatıs yapıştırmanız önerilir. (Çift taraflı bant kullanmak mümkündür ancak beyaz eşyadan çıkarırken uğraştırabileceği için tavsiye edilmez). Önemli İpucu (Tolerans ve Sürtünme): Baskı sonrasında kaydırma parçasının (slider) tablaya değen alt kısmında ilk katman yayılması (fil ayağı / elephant foot) oluşursa, bu kenarları çok hafifçe törpülemek veya zımparalamak kayma hareketini kusursuzlaştıracaktır. Tasarımda gerekli çalışma boşlukları zaten bırakıldığı için parçayı aşırı zımparalamamaya dikkat edin.
Boyutlar:
Dış Alan: 91 x 33 mm Kalınlık (Z Ekseni): Ana gövde dişsiz kısmı (3.8 mm) + Çerçeve (3.05 mm) Önerilen Baskı Ayarları:
Malzeme: PLA Duvar Oluşturucu (Wall Generator): Arachne ve Precise Wall. (Yazıların ve küçük font detaylarının temiz çıkması için dilimleyicide bu ayarın seçilmesi şarttır). Katman Yüksekliği: 0.20 mm Destek: %100 Desteksiz (Support-Free). Tüm parçalar düz olarak basılır. İçeren Dosyalar:
Çerçeve, Kapak, Kaydırma, Kirli ve Temiz parçaları için ayrı .STL dosyaları. Renk değişimleri önceden ayarlanmış, doğrudan üretime hazır proje dosyası.
