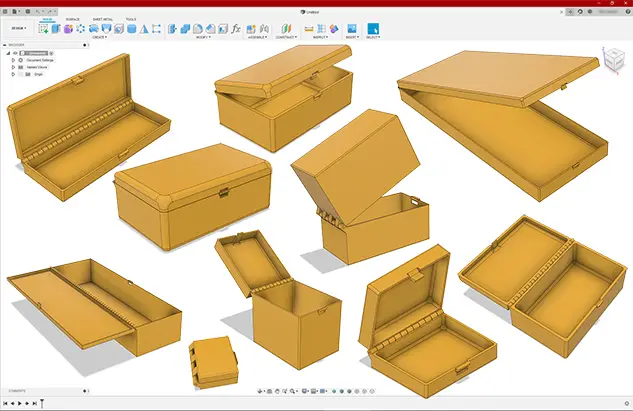

Box customizable and printable - Boite paramétrable et imprimable

J'ai déplacé mon design sur MarkerWorld

Si vous souhaitez soutenir mon travail téléchargez-le et Boostez-le ici :

https://makerworld.com/fr/models/2181814-fully-customizable-box#profileId-2368182

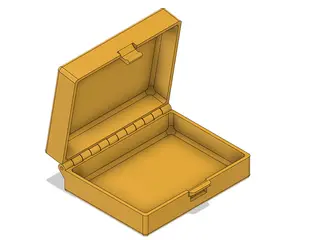

Boite avec charnière et fermoir paramétrable sous Fusion 360 et imprimable en 3D, après impression introduire du filament 3D de 1,75 mm dans les trous comme axe pour la charnière.

Dans Fusion 360 vous pouvez actionner le couvercle à la souris pour ouvrir et fermer la boite (la boite de dialogue des paramètres doit être fermée).

Sous Fusion pour accéder aux paramètres :

Dans l'espace DESIGN > MODIFY > fx change parameters

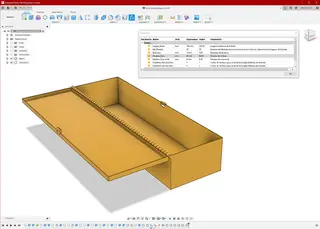

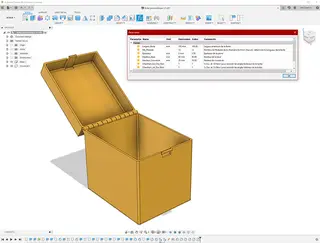

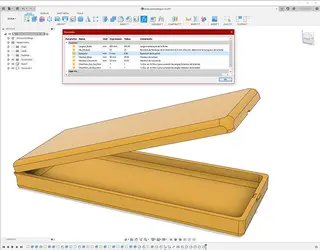

Vous accédez alors à un tableau, la colonne "Name" contient le nom de la variable et "Comment" une explication.

Il vous suffit de modifier selon vos souhaits les valeurs contenues dans la colonne "Expression"

Toutes les valeurs sont en mm sauf "Chanfrein_Oui_Non" qui peut contenir 1 pour Oui ou 0 pour non, afin d'arrondir les angles et les arêtes intérieures et extérieures de la boite.

Les paramètres modifiables sont les suivants :

- Largeur intérieure de la boite

- Longueur intérieure de la boite

- Épaisseur des parois

- Hauteur intérieure de la base de la Boite

- Hauteur intérieure du couvercle de la Boite

- Le chanfreinage des arêtes et des angles pour les arrondir : Oui ou Non

- Longueur approximative souhaitée pour les modules de la charnière (le calcul essaiera de s'en approcher)

- Jeu : espacement horizontal entre chaque module de charnière

Rentrez des valeurs cohérentes dans le tableau, le programme ne vérifie pas les erreurs ou les aberrations.

En cas de problème : quittez le modèle sans sauvegarder, et rechargez-le pour repartir avec les valeurs par défaut.

Les plus aguerris d'entre-vous pourrons faire sauter quelques charnières en utilisant l'option Suppression dans les Rectangular Partterns.

Pour les boites contenant des aliments, prévoir un filament compatible.

Je ne sais pas comment transformer ce fichier Fusion 360 en fichier OpenSCAD qui est très répandu, si quelqu'un connaît, ça m'intéresse :) [email protected]

N'hésitez pas à me contacter si vous constatez des anomalies ou des améliorations possibles.

PARAMETRES IMPRESSION

Si la hauteur de la base et du couvercle sont identiques, vous pouvez générer un seul fichier STL et imprimer les 2 parties en même temps. Il faut juste prévoir de les désolidariser en douceur l'une de l'autre.

Prévoir

- une hauteur de couche assez fine pour que les trous des charnières soient assez précis

- 3 ou 4 couches inférieures et supérieures pour une bonne finition.
