AMS HT Ständer (hoch) mit 6 Schubladen

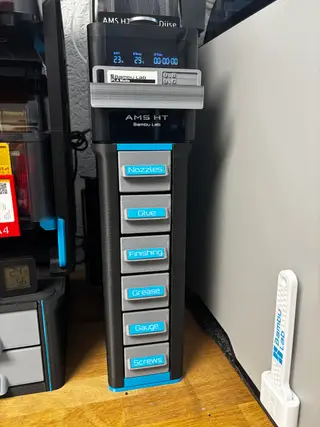

# AMS HT Ständer – doppelte Höhe, 6 Schubladen

Haben wir alle nicht immer zu wenige Schubladen für unser Zeugs … :-)

Ursprung: AMS-Stand für das AMS2-PRO welches von Scott zum AMS-Ständer für HT remixt wurde. Breite und Tiefe von Scotts Modell unverändert.

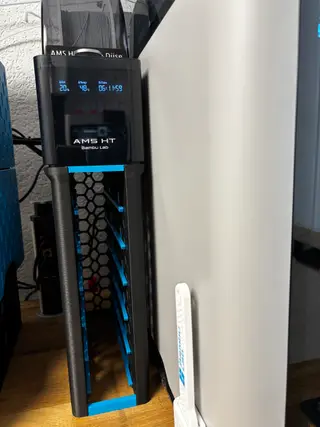

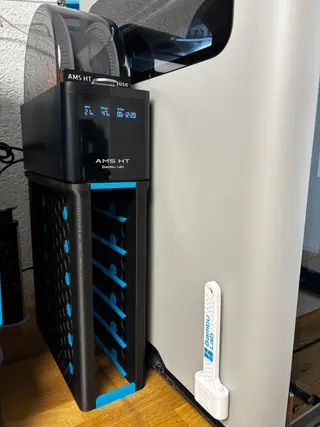

## Was geändert wurde: Die Höhe des Modells wurde von 3 auf 6 Schubladen angepasst. Die Wabenstruktur von Seitenwänden und Rückwand wiederholt sich geometrisch alle 48 mm (Wände) bzw. 24 mm (Rückwand). Die Teile wurden deshalb nicht gestreckt, sondern an einer Schnittebene aufgetrennt und um 3 (Wände) bzw. 6 (Rückwand) Wiederholsegmente verlängert. Sockel, Deckel, Führungsschlitze, Haken-Kanäle und Waben sind identisch zum Original. Innenraum: 6 Schubladen à 48 mm Raster (288 mm) + 8 mm Sockel + 8 mm Deckel = 304 mm Gesamthöhe (nicht exakt 2 x 160 = 320 mm, da sonst 16 mm ungenutzt bleiben würden).

Zahl im Dateinamen (.stl) `_xN` = Anzahl zu druckender Teile. Alle Teile sind in Druckausrichtung (Z = oben).

| Datei | Anzahl | Änderung | Masse B x T x H (mm) | |---|---|---|---| | 01 Seitenwand links | 1 | verlängert (+144 mm) | 27 x 281.5 x 304 | | 02 Seitenwand rechts | 1 | verlängert (+144 mm) | 27 x 281.5 x 304 | | 03 Rückwand | 1 | verlängert (+144 mm) | 76 x 295 x 8 (liegend) | | 04 Bodenplatte | 1 | unverändert* | 99.4 x 281.5 x 3 | Ich wollte noch ein zusätzlichen Farbakzent am Boden setzen indem ich die Bodenplatte im Nachhinein (In Bambustudio skaliert) so erhöht habe, dass die Zapfen rund 9mm hoch sind und so dennoch in die Führung der Seitenwände passen. | 05 Schublade einfach | 2 | unverändert, doppelte Anzahl | 58 x 267.6 x 44.5 | | 06 Schublade 8 Hotends | 4 | unverändert, doppelte Anzahl | 58 x 267.6 x 44.5 | | 07 Schubladen-Label | 6 | unverändert, doppelte Anzahl | 42 x 10.4 x 3 | | 08 Connector-ledge 008 | 6 | unverändert, doppelte Anzahl | 14.5 x 239.6 x 19.6 | | 09 Connector-ledge 009 | 6 | unverändert, doppelte Anzahl | 14.5 x 239.6 x 19.6 | | 10 Strebe gross | 1 | unverändert | 76.3 x 11.4 x 11.1 | | 11 Strebe klein | 1| unverändert | 68.2 x 7.5 x 6.5 |

## H2D Alle Teile passen in einem Stück auf die Platte (H2D: 350 x 320 x 325 mm). Trennen oder Verbinder sind nicht nötig, Sekundenleim wird nicht gebraucht. Die Wände sind mit 304 mm hoch und 27 mm schmal: Brim empfohlen (obwohl ich ohne fehlerfrei gedruckt habe) , ggf. Kammer geschlossen halten. Die Schnittnähte liegen bei z = 60.037 + n x 48 mm (nicht auf Schichtgrenzen). Auf meinem H2D ohne Stützen mit der 0.8-er Düse fehlerfrei gedruckt.

Gedruckt mit:

- Bambulab PLA Matte Charcoal (11101)

- Bambulab PLA Matte Ash Grey (11102)

- SUNLU PETG Cyan

- eSUN PETG White

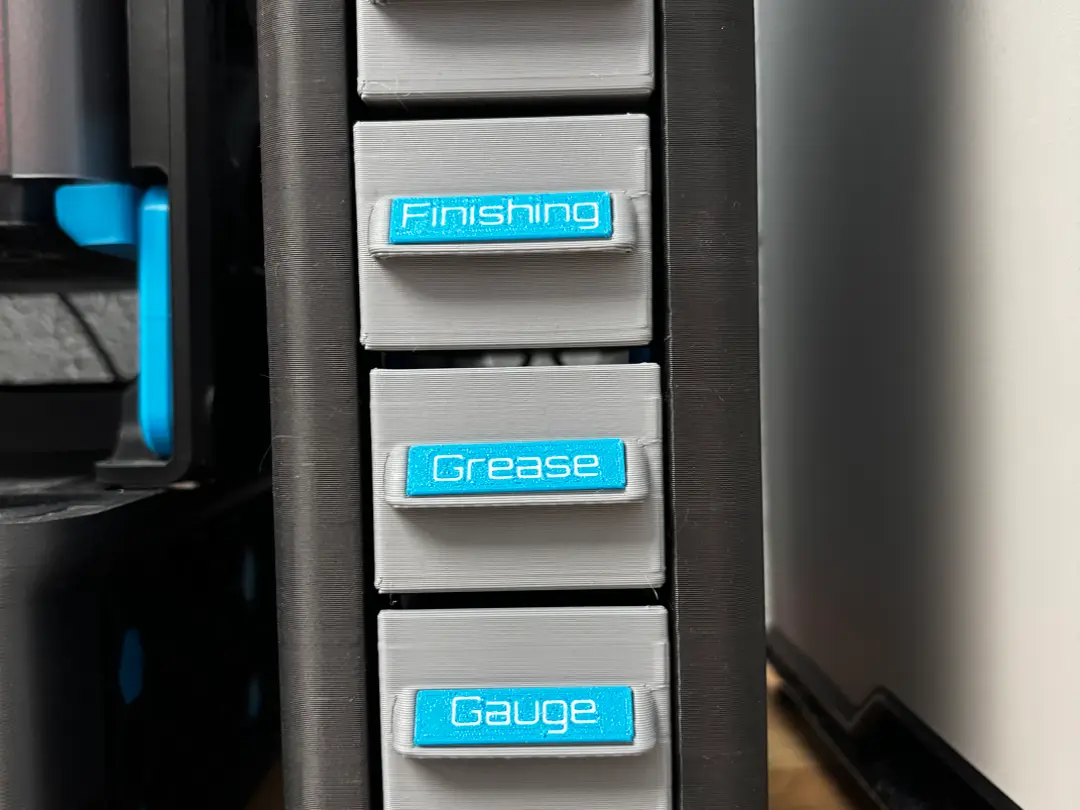

Den Beschriftungstext für die Schubladen können Sie in Bambustudio unter Prozess / Objekte / anpassen. Die verwendetet Schriftart ist Orbitron und kann unter https://fonts.google.com/specimen/Orbitron?preview.script=Latn geladen werden.
