3D多视角数码显微镜

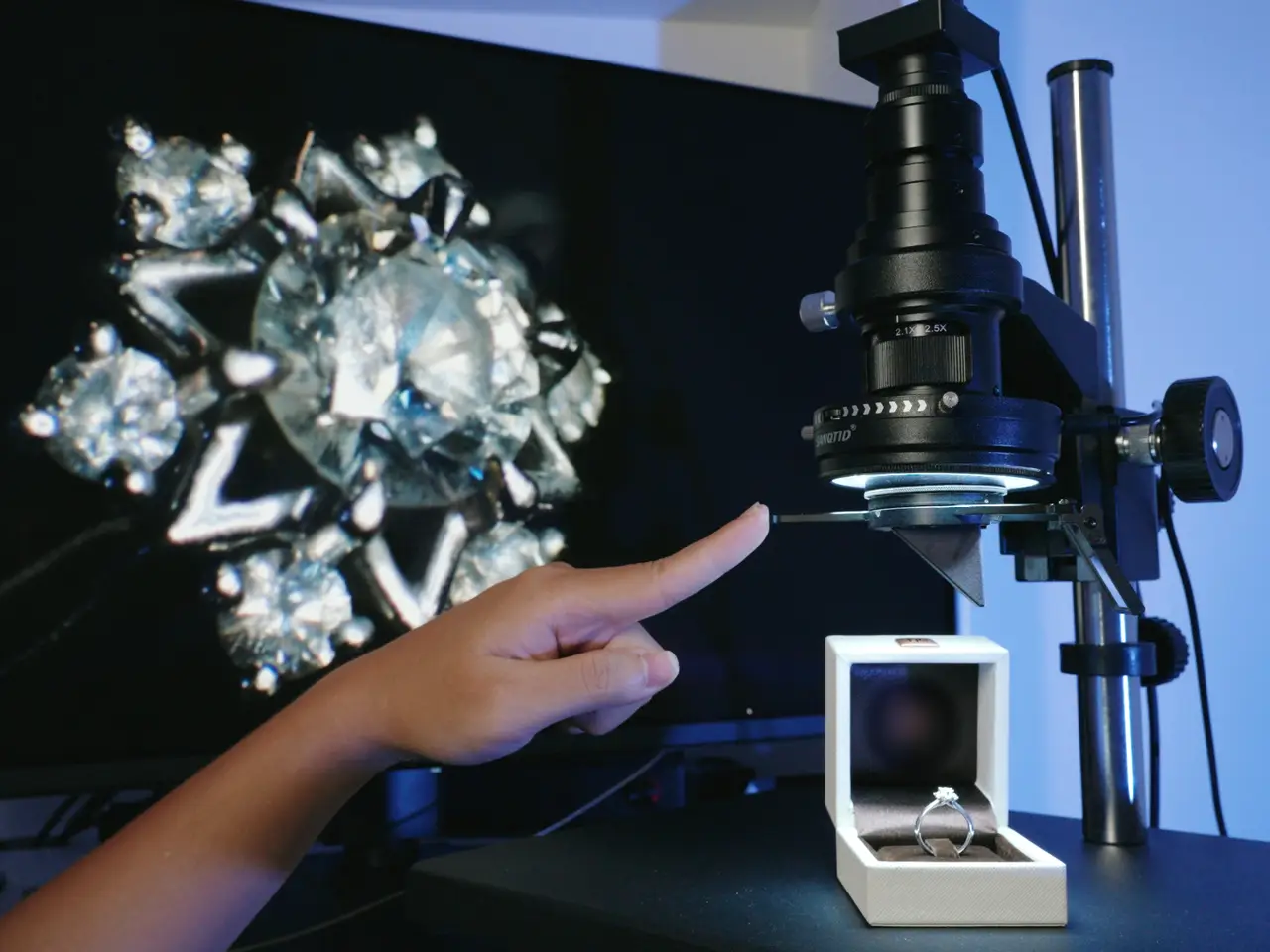

3D 多视角数码显微镜 很早以前就想拥有数码显微镜，所以我自己制作了一台，并设计了3D旋转模块，实现挺震撼的视觉效果。 ▶️ 视频（制作过程、效果演示）：YouTube ｜ Bilibili 😄爱发电(赞助、本工程的完整Autodesk Fusion(.f3z)、.step格式) 🧵Threads @coreoobb 🐧QQ 群（仅供交流，人满请加Discord）：647186542 😈Discord 频道：加入

目录结构 rotate.step # CNC加工，模块旋转本体

bot.step # CNC加工，模块固定（与旋转体接触）

top.stl # 3D打印，模块固定（与镜头接触）（光固化打印）

Mirror_3Dv2.stl # 3D打印，反射镜固定 (MJF尼龙打印)

prism_cover.stl # 3D打印，棱镜保护罩（非必须）

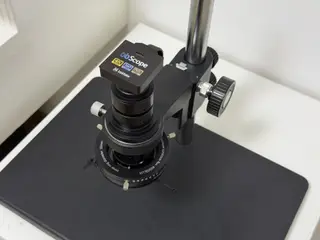

物料清单：见Github开源仓库 说明 该3D模块适用于工作距离100mm（即WD100）的显微镜头，相机可按自行需求选择。 装配过程需要一定的工具，如橡胶锤敲打定位销、轴承。 想购买成品？ 现已上架两个SKU：整机、单独3D模块。 购买方式1：B站小店 （APP端：B站 —— 酷睿比比 —— 小店） 购买方式2：闲鱼 (APP端：搜“酷睿比比” 鱼小铺) 安装步骤

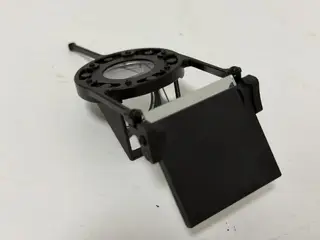

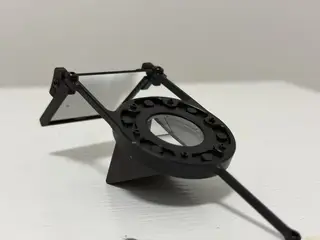

- 将多颗定位销敲击塞入 rotate.step 对应孔位

- 将多颗磁铁以一致的方向通过 T9000 胶水固定在 rotate.step 对应孔位

- 将凹透镜用 T9000 胶水固定在 rotate.step 的圆心位置

- 将 25×25×25mm 反射棱镜用 T9000 胶水固定在凹透镜下方的位置

- 用 T9000 胶水将棱镜保护罩黏在反射棱镜上（非必须）

- 将轴承敲进 bot.step 中，可用直径小于轴承外径的软垫放在中心，确保轴承敲进最深处

- 将多颗定位销敲击塞入 bot.step 对应孔位

- 将多颗磁铁以一致的反方向通过 T9000 胶水固定在 bot.step 对应孔位

- top.stl 底部涂抹 T9000 胶水后，将 bot.step 连同轴承一起固定住

- 将偏振片用 T9000 胶水黏在 top.stl 内部

- 将 top.stl 顺着镜头内螺纹扭进去卡住

- 将 rotate.step 通过磁吸卡进 bot.step 和 top.stl 整体的下方

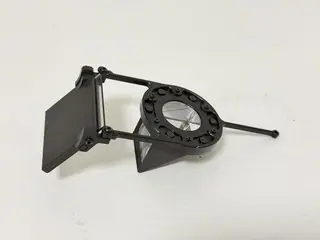

- 将 37×37×1mm 反射镜卡入 Mirror_3Dv2.stl

- 将 Mirror_3Dv2.stl 通过两颗 M2 螺丝锁在 rotate.step 末端，另用两颗 M2 螺丝固定反射镜俯仰角度

- 微调四颗 M2 螺丝，调整反射镜位置、俯仰角度、左右旋转角度，使同心度尽可能高
